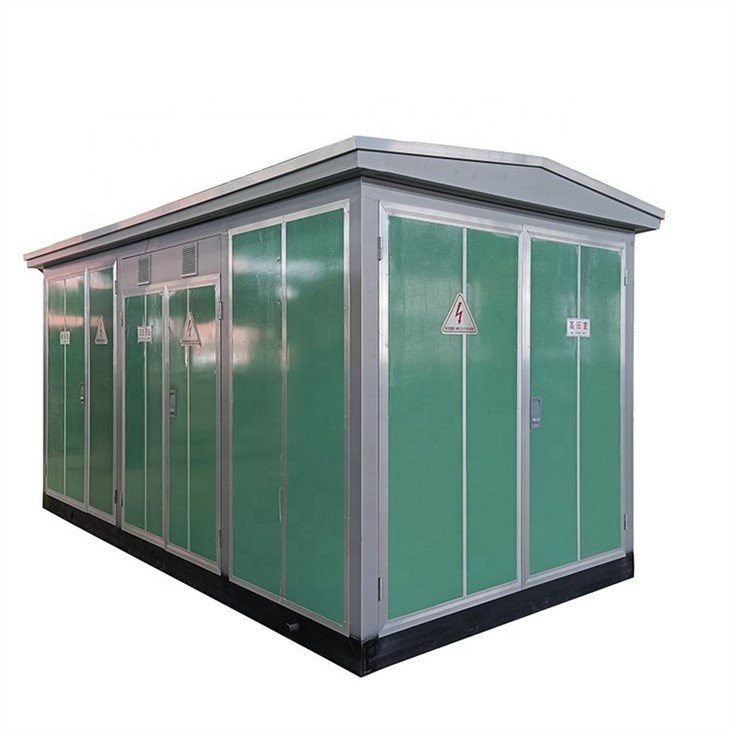

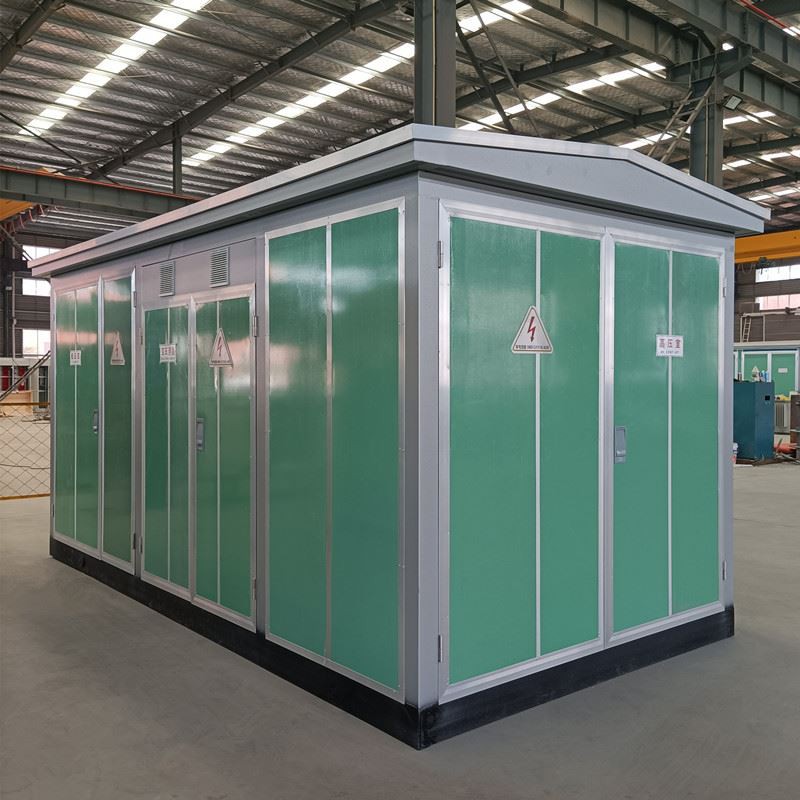

كشك المحطة الفرعية للمفاتيح الكهربائية ذات الجهد العالي HT

النوع: كشك محطة المفاتيح الكهربائية ذات الجهد العالي HT
موك: 1 قطعة
الضمان: 1 سنة
خدمة صانعي القطع الأصلية/تصنيع التصميم الشخصي: نعم
الشهادة: إسو 9001
الشحن: البحر
الدفع: تي/تي

إرسال التحقيق

ميزات

محول من النوع الصندوقي (يشار إليه عادةً باسم "المحطة الفرعية المدمجة") تم تصميم المحول التقليدي مركزيًا في الغلاف من النوع الصندوقي، بحجم صغير، خفيف الوزن، ضوضاء منخفضة، خسارة منخفضة، موثوقية عالية، يستخدم على نطاق واسع في المناطق السكنية والتجارية المراكز ومحطات الإضاءة والمطارات والمصانع والمناجم والمؤسسات والمستشفيات والمدارس وغيرها من الأماكن.

مبدأ

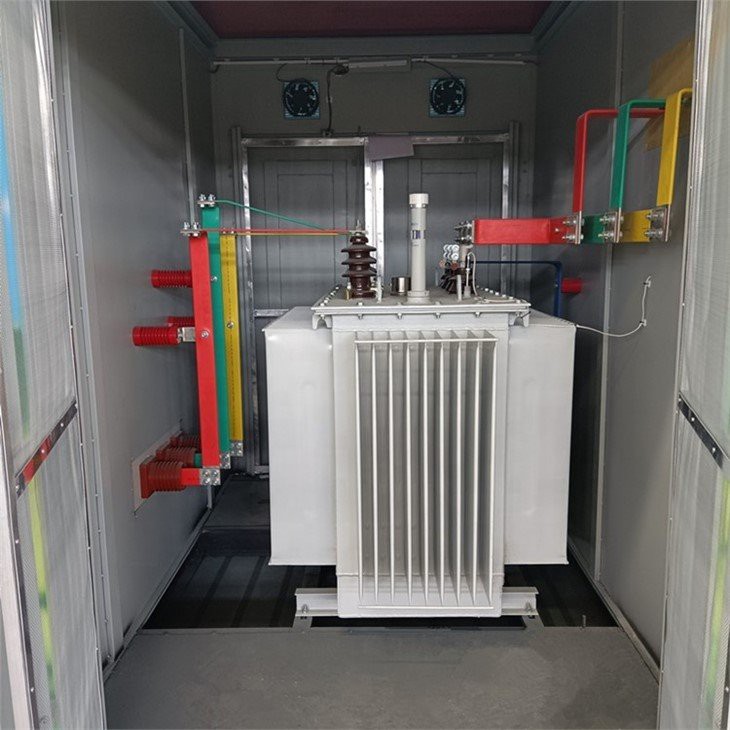

باعتبارها مجموعة كاملة من معدات التوزيع، فإن محولات المحطة الفرعية المدمجة الصندوقية عبارة عن مزيج عضوي من المحولات ومعدات التحكم في الجهد العالي ومعدات التحكم في الجهد المنخفض. المبدأ الأساسي هو أنه من خلال نظام بدء الضغط، والخط المدرع، والنظام الأوتوماتيكي للمحطة الفرعية، ونظام التيار المستمر والمعدات التقنية المقابلة، يتم تنفيذ التجميع المعقول بالترتيب المحدد، ويتم تثبيت جميع المكونات في نظام محدد مقاوم للماء والغبار والقوارض. هيكل صندوق مقوى مغلق تمامًا، وبالتالي تشكيل محول محدد. لقد تم استخدام المحولات من النوع الصندوقي على نطاق واسع في بناء هندسة الطاقة.

ميزة

1. لأن الهيكل الداخلي للمحطة الفرعية المعبأة أكثر معقولية، فإنه يشغل مساحة أقل.

2. طريقة تشغيل المحول من النوع الصندوقي بسيطة ومريحة للغاية، وهي مريحة للتجميع السريع.

3. تطبيق المحولات الصندوقية مرتفع.

4. إن مجموعة محطة المحولات الفرعية من النوع الصندوقي مرنة.

5. سلامة تشغيل المحولات المدمجة من النوع Box ، الاستقرار مرتفع.

يتم تثبيت محولنا المدمج وتصحيح أخطائه بشكل جيد قبل التسليم، مما يساعدك على توفير الوقت وتسهيل الأمور.

ملاحظات حول طلب المحطة الفرعية الجاهزة
1. الجهد العالي:
طريقة الدخول: نوع المحطة الطرفية، نوع الحلقة أو الطاقة المزدوجة.
ما إذا كان هناك قياس الجهد العالي أم لا. إذا كانت الإجابة بنعم، يتم تحديد موضع العداد (أمام المفتاح أو خلف المفتاح)، ومتطلبات جهاز القياس والمورد الخاص به أم لا.
نوع مفتاح الجهد العالي، إحدى الطرق هي استخدام الجمع بين مفتاح تحميل الفراغ عالي الجهد والصمام، والذي يستخدم بشكل أساسي واقتصادي؛ والآخر يعتمد مفتاح الفصل وقاطع الفراغ، والذي يستخدم للمحولات ذات السعة العالية وبسعر أعلى.
2. المحول: نوع المحول ورمز مجموعة الاتصال والسعة وجهد المعاوقة للمحول.
3. الجهد المنخفض:
تبديل المورد.
عدد الطرق الصادرة والقيمة الحالية المقدرة لكل محول صادر.
هل يوجد التعويض أم لا، وإذا كان الجواب بنعم فما مدى التعويض.
سواء مع القياس أم لا. إذا كانت الإجابة بنعم، فإن الموقف ضروري.
4. نوع قضيب التوصيل (نحاس أو ألومنيوم)

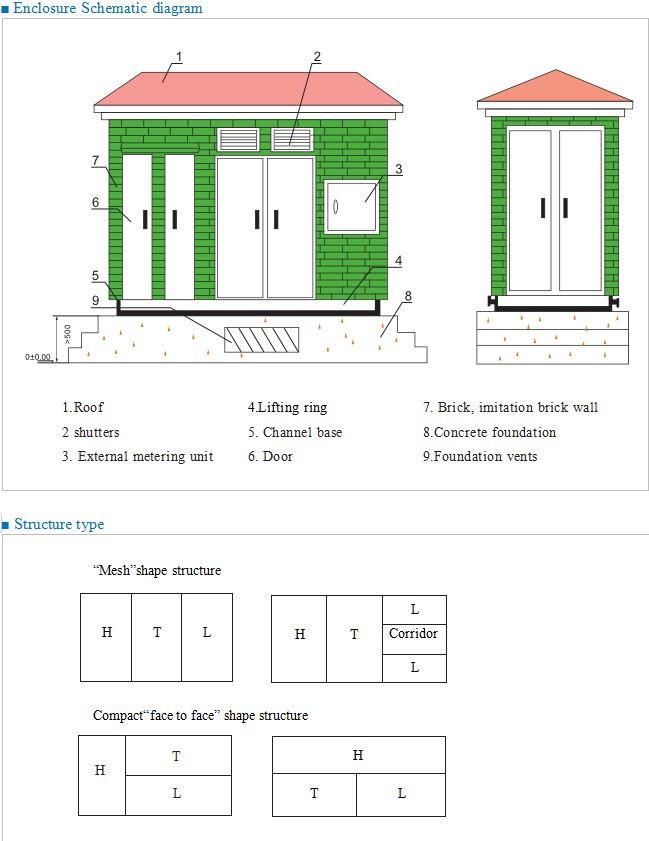

5. تخطيط المحطة الفرعية (سواء مع ممر التشغيل أم لا)

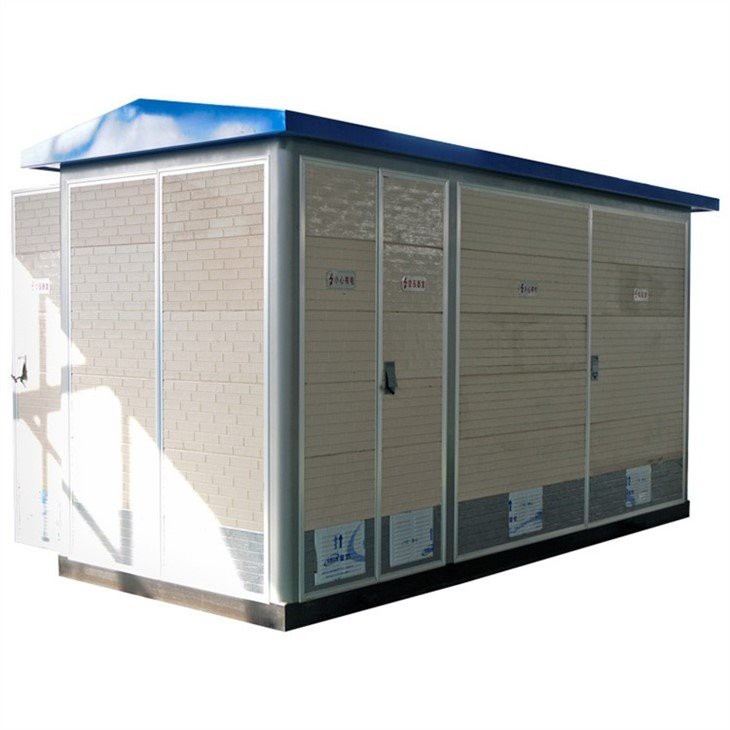

6. مادة غلاف المحول: لوح مركب (شائع الاستخدام)، لوح فولاذي، لوح مقاوم للصدأ أو أسمنت.
7.فترة التسليم للمحطة الفرعية الجاهزة.

مواصفات المحطة الفرعية المدمجة (مرجع)

وصف		وحدة	بيانات
مقصورة الجهد العالي	تردد مصنف	هرتز	50
	الفولطية	كيلو فولت	6 10 35
	أقصى جهد التشغيل	كيلو فولت	6.9 11.5 40.5
	تردد الطاقة يتحمل الجهد	كيلو فولت	32/36 42/48 95/118
	(المرحلة إلى الأرض وبين المراحل)/كسر الفاصل	كيلو فولت	32/36 42/48 95/118
	دفعة البرق تحمل الجهد	كيلو فولت	60/70 75/85 185/215
	(المرحلة إلى الأرض وبين المراحل)/كسر الفاصل	كيلو فولت	60/70 75/85 185/215
	التصنيف الحالي	A	400 630
	تصنيفها لفترة قصيرة تحمل التيار	كا	12.5(2S) 16(2S) 20(2S)
	الذروة المقدرة تحمل التيار	كا	32.5 40 50
مقصورة LV	الفولطية	V	380 200
	التصنيف الحالي للدائرة الرئيسية	A	100-3200
	تصنيفها لفترة قصيرة تحمل التيار	كا	15 30 50
	الذروة المقدرة تحمل التيار	كا	30 63 110
	فرع الحالي	A	10 - 800
	عدد الدوائر الفرعية	/	1 - 12
	القدرة على التعويض	كيلو فولت أمبير ر	0 - 360
محول	تصنيف القدرة	كيلو فولت أمبير	50-2000
	مقاومة الدائرة القصيرة	نسبه مئويه	4 6
	نطاق التنصت	/	±2×2.5 بالمئة ±5 بالمئة
	رمز مجموعة الاتصال	/	يين0 Dyn11
