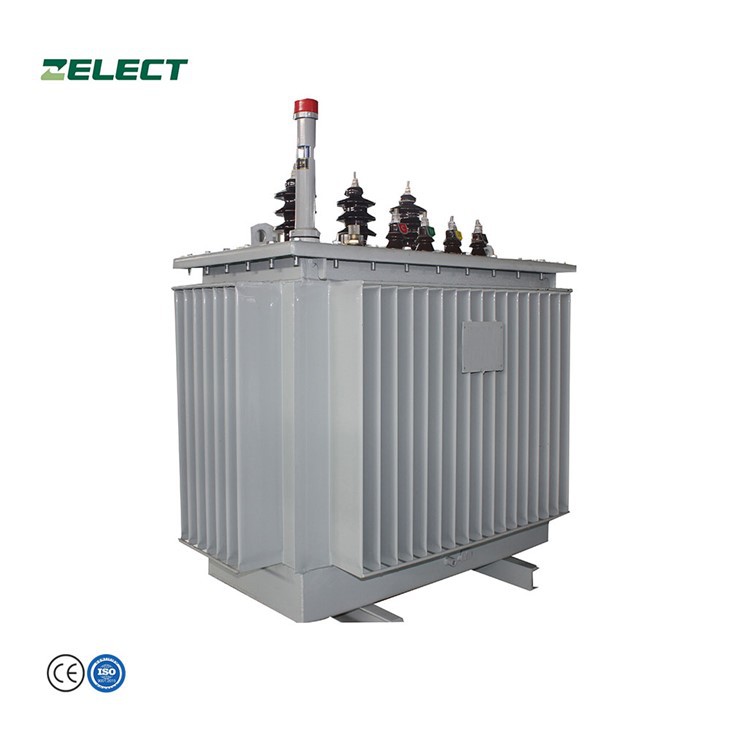

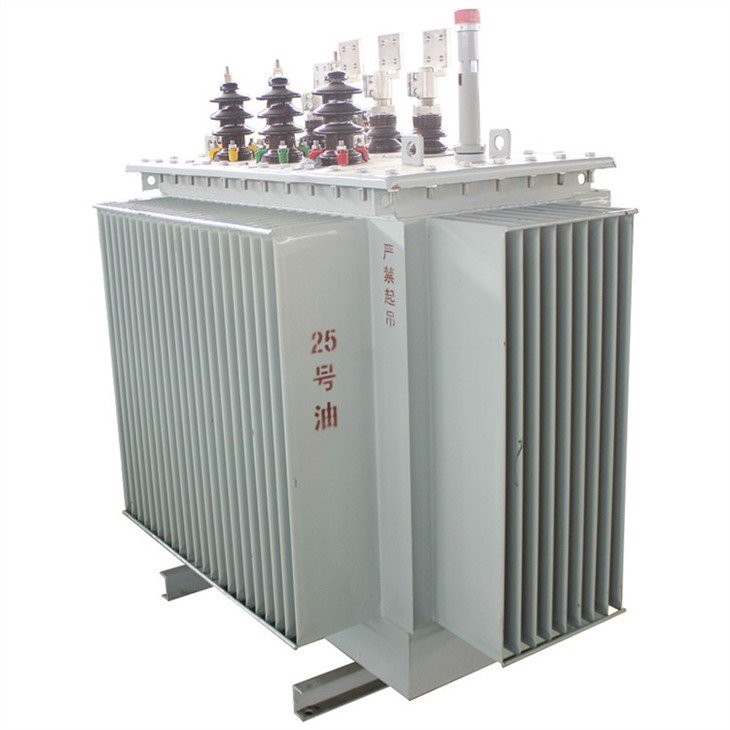

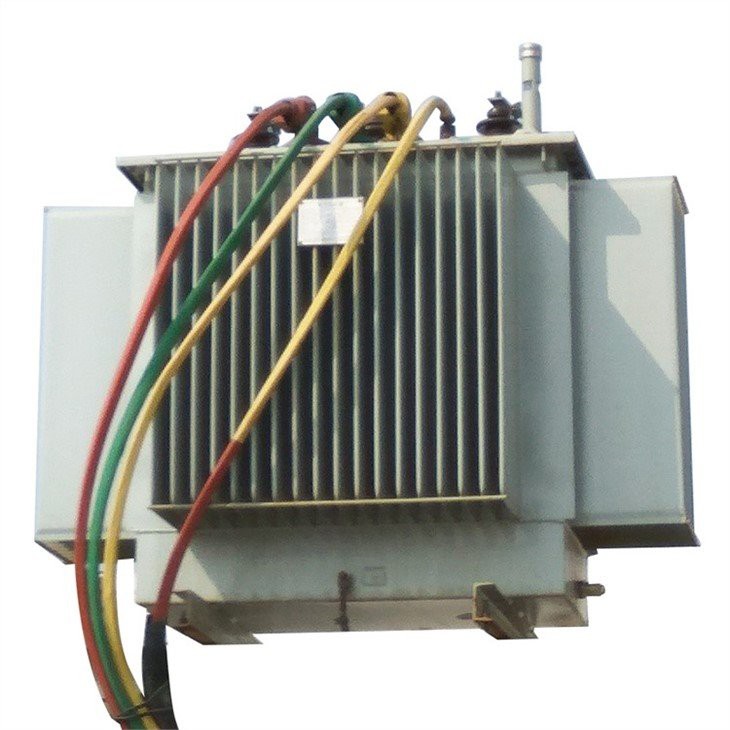

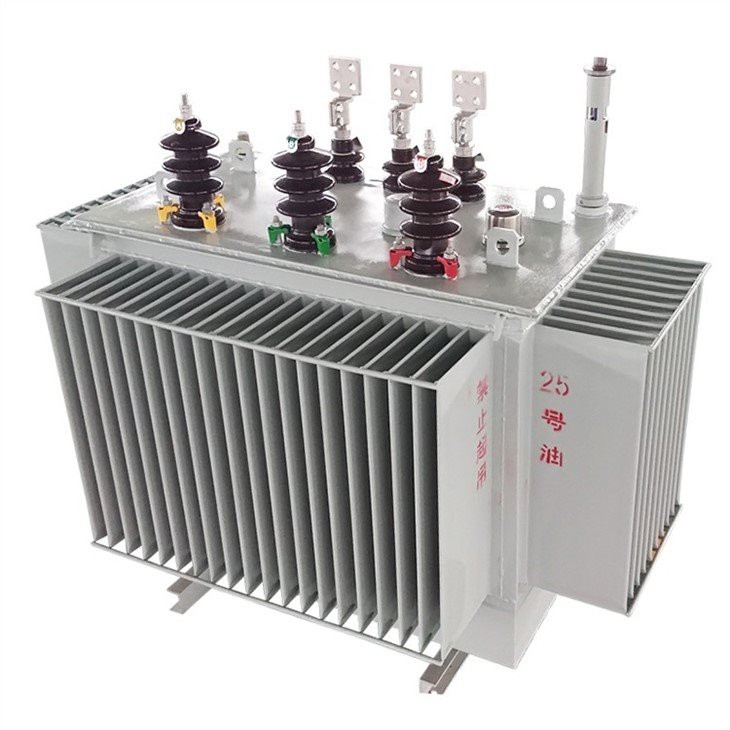

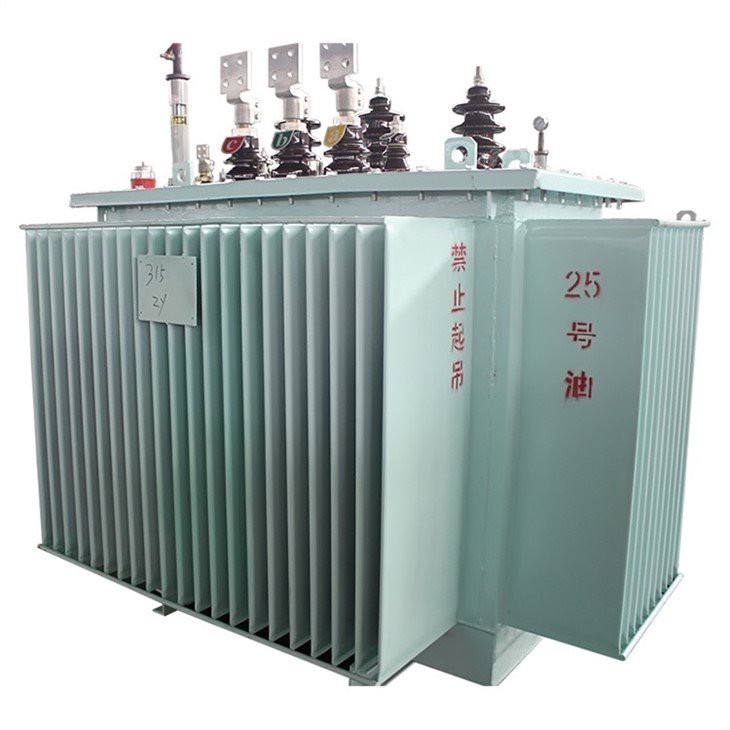

محولات الطاقة الفرعية لتوزيع السبائك غير المتبلورة

الميزة الرئيسية لمحول السبائك غير المتبلور الذي يختلف عن المحول التقليدي هو أن القلب يستخدم نوعًا جديدًا من المواد الموصلة مغناطيسيًا - السبائك غير المتبلورة. بالمقارنة مع فقدان عدم التحميل للمحولات الأساسية المصنوعة من صفائح الحديد السيليكونية، يتم تقليله بحوالي 75%، ويتم تقليل تيار عدم التحميل بحوالي 80%.

(1) يتم تقليل فقدان عدم التحميل لمحول السبائك غير المتبلور بأكثر من 65% مقارنة بمحول S11، ويتم تقليل تيار عدم التحميل بحوالي 80%، ويتم تقليل تكلفة التشغيل السنوية بمتوسط ​​22.7 %.

(2) لا يوجد للمحول أي خسارة هيكلية، ويعتمد القلب الحديدي على هيكل ثلاثي الطور بأربعة أعمدة وخمسة أعمدة. يتدفق التدفق المغناطيسي ذو التسلسل الصفري في العمودين الجانبيين، ولا يمر التدفق المغناطيسي عبر الصندوق، لذلك لا يحدث أي فقدان لهيكل التسخين.

(3) تعتمد مجموعة توصيل المحولات Dyn11 لتقليل تأثير التوافقيات على شبكة الطاقة وتحسين جودة مصدر الطاقة.

(4) يعتمد ملف الجهد المنخفض للمحول ملف رقائق النحاس، والملف عبارة عن مستطيل مستدير.

(5) يعتمد هيكل جسم المحول "الدعم العلوي والدعم السفلي" لتقليل الضغط على قلب الحديد قدر الإمكان وضمان الأداء الكهرومغناطيسي لقلب الحديد غير المتبلور.

(6) تعتمد بدلة المحولات ذات السعة الصغيرة تقنية البدلة العمودية، وتعتمد بدلة المحولات ذات السعة الكبيرة تقنية البدلة الأفقية، ويتم التحكم بدقة في الضوضاء وفقدان عدم التحميل للمحول.

(7) يعتمد صندوق المحولات هيكلًا مغلقًا بالكامل. الصندوق مملوء بزيت السيليكون الذي يتمتع بمقاومة جيدة للأكسدة، ومقاومة درجات الحرارة العالية وأداء الدورة الحرارية، والمحول في الأساس في حالة لا تحتاج إلى صيانة.

(8) يعتمد المحول حقن الزيت الفراغي للتخلص تمامًا من فقاعات الهواء في الملف وضمان استقرار أداء العزل.

(9) يتم تركيب غطاء واقي فوق البطانات ذات الجهد العالي والمنخفض للمحول، ولا يتم كشف أي موصلات، ويتم استخدام أسلاك الكابلات لتحقيق حماية العزل الكاملة.

الارتفاع: ح< 1000m

الحد الأقصى للمتوسط ​​اليومي للرطوبة النسبية: 95% (20 درجة)

درجة الحرارة المحيطة: -25 درجة < T<+40°C

مقاومة الزلازل: التسارع الأفقي الأرضي {{0}}.2g، التسارع الرأسي الأرضي: 0.2g

درجة الحرارة: متوسط ​​درجة الحرارة القصوى: T<+35°C

يجب أن يقترب الشكل الموجي لجهد الإمداد من موجة جيبية

الحد الأدنى الشهري لمتوسط ​​درجة حرارة الاستخدام: T< -25°C (outdoor)

يجب أن يكون جهد الإمداد للمحول ثلاثي الطور متماثلًا تقريبًا

الحد الأقصى اليومي لفرق درجة الحرارة: 25 درجة.

موقع التثبيت: لا يوجد اهتزاز أو صدمة شديدة، لا توجد كارثة خريفية، لا تلوث خطير، لا يوجد وسط كيميائي مسبب للتآكل أو غبار، لا يوجد خطر متفجر.

الرطوبة: الحد الأقصى لمتوسط ​​الرطوبة النسبية: 90% (20 درجة)

 اختبار المحولات قبل التثبيت

1. قياس مقاومة العزل للملفات إلى الأرض؛

2. تحمل اختبار الجهد.

3. قياس نسبة الجهد والتحقق من تسمية مجموعة الاتصال.

4. قياس عدم التحميل الحالي وفقدان عدم التحميل.

5. مقاومة ماس كهربائى وقياس فقدان الحمل.

6. قياس مقاومة اللف.

7. اختبار زيت المحولات.

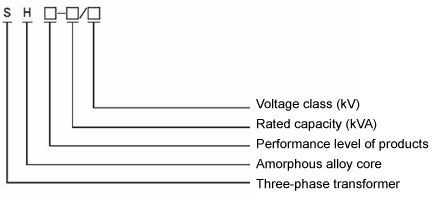

النموذج والمعنى

المعلمة الفنية لمحولات الطاقة المصنوعة من السبائك غير المتبلورة من السلسلة S(B)H15-M

تعليمات الطلب

(1) نموذج المحول:

(2) السعة المقدرة: ______KVA

(3) عدد المراحل: ثلاث مراحل، مرحلة واحدة

(4) التردد: 50 هرتز، 60 هرتز

(5) الجهد المقدر (الجهد العالي/الجهد المنخفض):____________________

(6) نطاق النقر: ±______x_____%

(7) تسمية مجموعة الاتصال: Dyn11 Yyn0 Yy0(D11) أخرى

(8) جهد المعاوقة في المملكة المتحدة: ____________%

(9) طريقة التبريد: AF

(10) متطلبات أخرى:

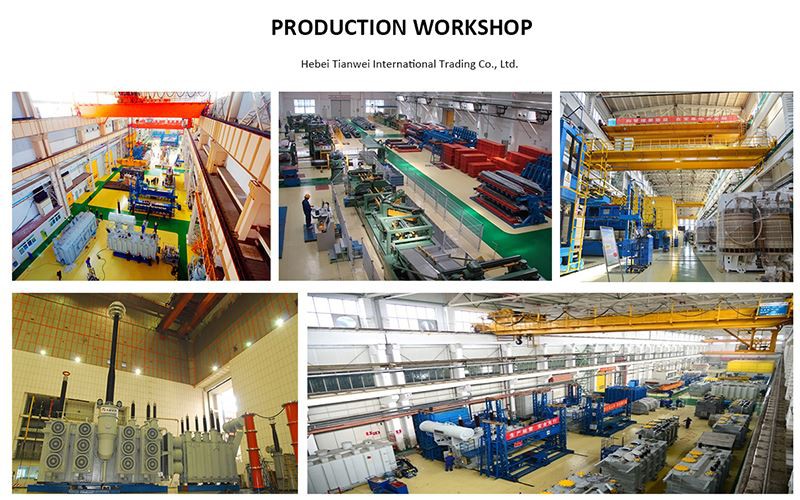

يغطي مصنعنا مساحة قدرها 33,300 متر مربع، بمساحة بناء إجمالية تبلغ 6,100 متر مربع. يوجد حاليًا 260 موظفًا، بما في ذلك 18 فنيًا شاركوا في البحث والتطوير لمنتجات المحولات لسنوات عديدة، و8 مدراء شركات ذوي جودة عالية. مع التوسع في حجم الإنتاج وزيادة أصناف المنتجات، فقد تطورت الآن إلى مؤسسة مبتكرة ذات تقنية عالية تبلغ طاقتها الإنتاجية السنوية أكثر من 1000 ميجا فولت أمبير، وتدمج تصميم وإنتاج وبيع المحولات من النوع الجاف من النوع المفتوح والإيبوكسي. المحولات من النوع الجاف المصبوب بالراتنج، ومحولات السبائك غير المتبلورة، والمحولات الخاصة.
