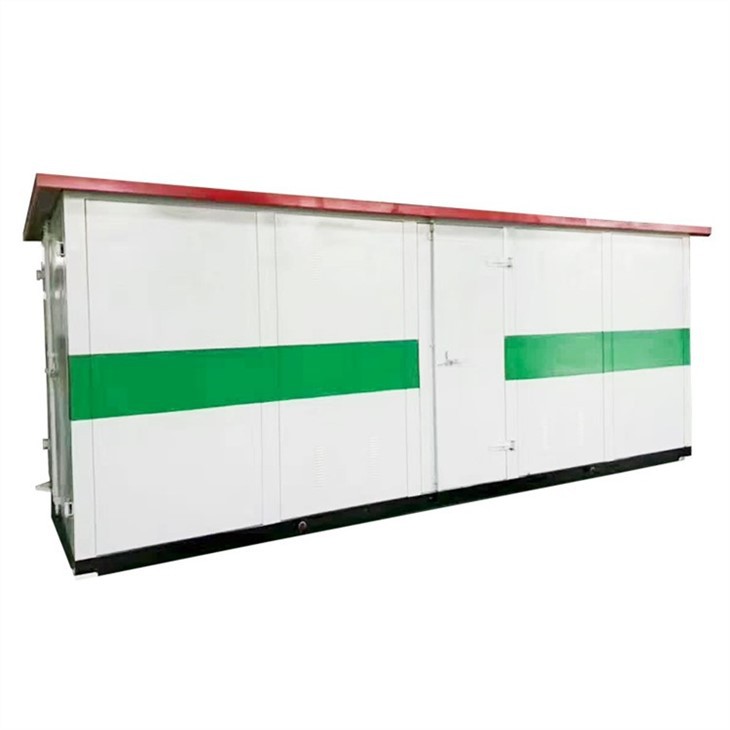

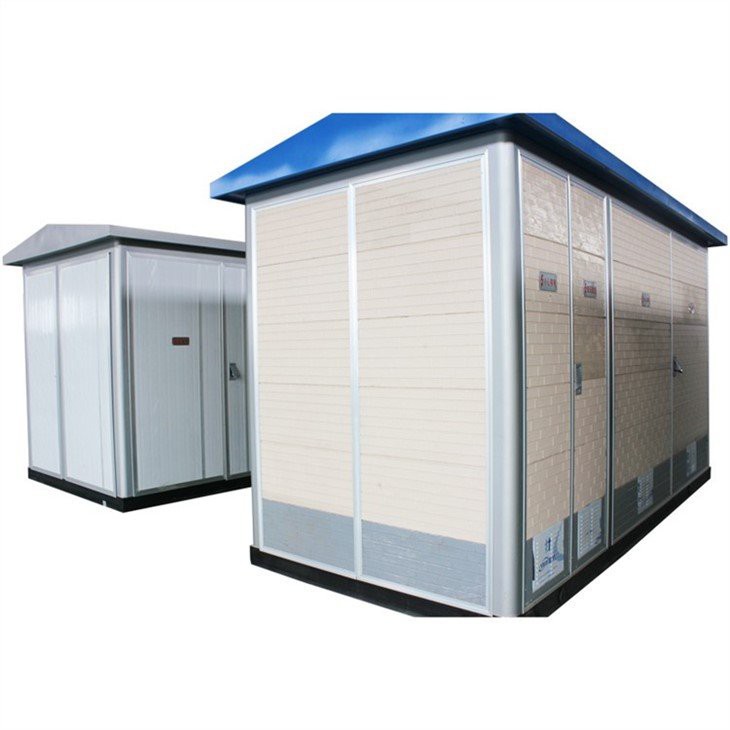

محطة فرعية مدمجة ذات 3 مراحل

إنه قابل للتطبيق على جهد يصل إلى 35 كيلو فولت، مع قدرة محول رئيسي تصل إلى 5000 كيلو فولت أمبير، ويستخدم على نطاق واسع في المحطات الفرعية الصناعية الحضرية، ونظام الشبكة الحلقية 10 كيلو فولت، والمحطة الفرعية لشبكة الطاقة الريفية 35 كيلو فولت وغيرها من المناسبات.

إرسال التحقيق

ميزات

وصف المنتجات

طلب

نوع المحطة الفرعية الصغيرة غير المراقبة قابل للتطبيق على جهد يصل إلى 35 كيلو فولت، مع قدرة محول رئيسي تصل إلى 5000 كيلو فولت أمبير، ويستخدم على نطاق واسع في المحطات الفرعية الصناعية الحضرية، ونظام الشبكة الحلقية 10 كيلو فولت، والمحطة الفرعية لشبكة الطاقة الريفية 35 كيلو فولت وغيرها من المناسبات.

الوظيفة الأساسية

تؤدي هذه المحطة الفرعية وظائف مثل تحويل الطاقة والتوزيع والنقل والقياس والتعويض والتحكم في النظام والحماية والاتصالات.

الشخصيات الاساسية

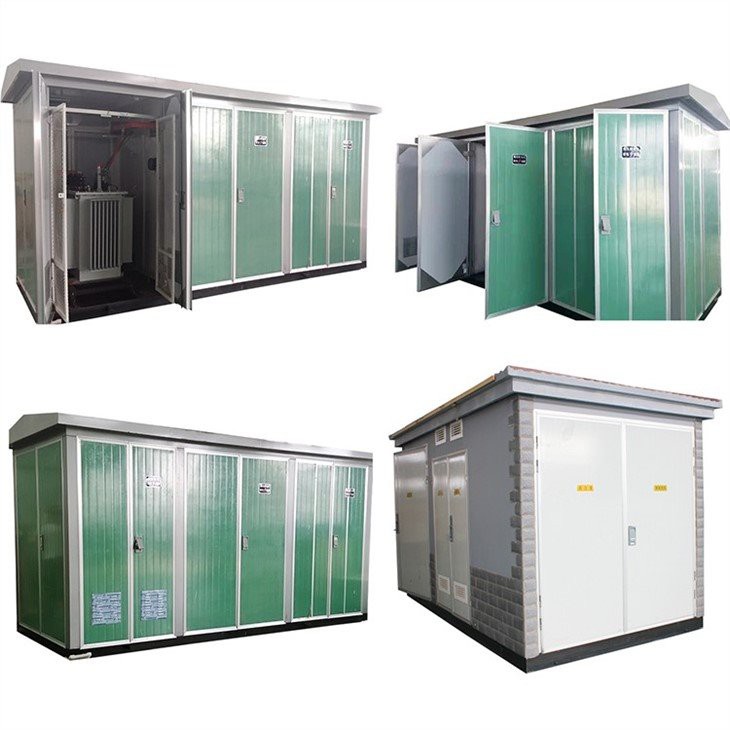

يتم تثبيت المعدات الأولية والثانوية مسبقًا في الخزانة وهي قابلة للإزالة، ومختومة بالكامل، ويمكن التحكم في درجة حرارتها تلقائيًا، ومطهرة، ومقاومة للرطوبة ومقاومة للصدأ. يجب فقط تثبيته على الأساس الأسمنتي بعد الوصول إلى الموقع. يتميز هذا النوع من المحطات الفرعية بمزايا الاستثمار المنخفض وفترة البناء القصيرة ومساحة العمل الصغيرة والتنسيق البيئي السهل.

فريق مهندس محترف، قبلت OEM

تكنولوجيا الإنتاج المتقدمة

مواصفات المحطة الفرعية

وصف		وحدة	بيانات
مقصورة الجهد العالي	تردد مصنف	هرتز	50
	الفولطية	كيلو فولت	6 10 35
	أقصى جهد التشغيل	كيلو فولت	6.9 11.5 40.5
	تردد الطاقة يتحمل الجهد	كيلو فولت	32/36 42/48 95/118
	(المرحلة إلى الأرض وبين المراحل)/كسر الفاصل	كيلو فولت	32/36 42/48 95/118
	دفعة البرق تحمل الجهد	كيلو فولت	60/70 75/85 185/215
	(المرحلة إلى الأرض وبين المراحل)/كسر الفاصل	كيلو فولت	60/70 75/85 185/215
	التصنيف الحالي	A	400 630
	تصنيفها لفترة قصيرة تحمل التيار	كا	12.5(2S) 16(2S) 20(2S)
	الذروة المقدرة تحمل التيار	كا	32.5 40 50
مقصورة LV	الفولطية	V	380 200
	التصنيف الحالي للدائرة الرئيسية	A	100-3200
	تصنيفها لفترة قصيرة تحمل التيار	كا	15 30 50
	الذروة المقدرة تحمل التيار	كا	30 63 110
	فرع الحالي	A	10 - 800
	عدد الدوائر الفرعية	/	1 - 12
	القدرة على التعويض	كيلو فولت أمبير ر	0 - 360
محول	تصنيف القدرة	كيلو فولت أمبير	50-2000
	مقاومة الدائرة القصيرة	%	4 6
	نطاق التنصت	/	±2×2.5% ±5%
	رمز مجموعة الاتصال	/	يين0 Dyn11
