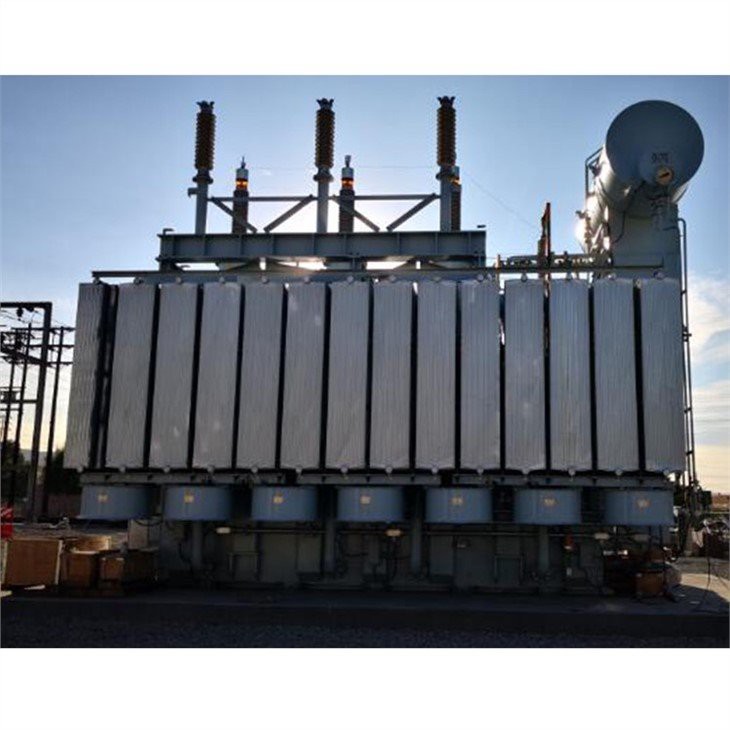

66KV 3 المرحلة الثانية متعرجا NLTC تصعيد محول الطاقة

تعد نسبة محولات الطاقة ذات الجهد العالي من 66KV إلى 220KV هي المنتجات الرئيسية لشركة TAINWEI Electric والتي تتمتع بالعديد من المزايا من حيث الجودة والسعر. تم اختبار جميع المنتجات بالكامل واعتمادها قبل التسليم.

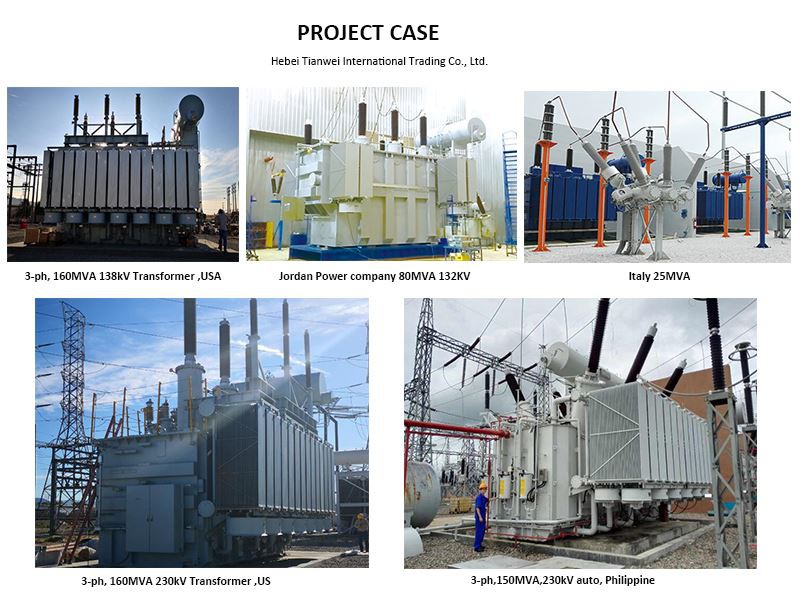

لقد تم تصدير الكثير من منتجاتنا وتطبيقها في الأسواق الخارجية فيما يتعلق بمحطات الطاقة والمحطات الفرعية والصناعات المعدنية والخامة.

تشتهر شركة TIANWEI الكهربائية وتحظى بالتقدير من خلال أداء منتجاتها الموثوقة وخدماتها المتكاملة.

البيانات الفنية لمحول الطاقة NLTC من الفئة الثالثة المرحلة الثانية بقدرة 69 كيلو فولت

سمات:

1) كمية التفريغ المحلي: كمية التفريغ الظاهرة أقل من 80pC تحت 1.5 مرة من الجهد المقنن؛

2) الضوضاء: المنتجات ذات 63 ميجا فولت أمبير أو أقل أقل من 58 ديسيبل (AN)؛

3) فقدان الطاقة: فقدان عدم التحميل أقل بنسبة 30% من معيار IEC؛

4) الموثوقية: جميع المنتجات أثناء الخدمة لا تحتوي على أي أضرار أو حدث تسرب للزيت؛

طلب:

نظام طاقة 60 ~ 220 كيلو فولت لمحطة الطاقة والمحطات الفرعية ومؤسسات التعدين وغيرها.

التقنيات:

التصميم: يتم اعتماد البرامج المتقدمة النسبية في الحسابات الكهرومغناطيسية، وتحليل القوة، وتوزيع التسرب المغناطيسي، والقوة الكهروديناميكية والعزل الكهربائي.

صناعة:

1. الأساسية:

قم بترقية أداء عدم التحميل للمحول بشكل فعال من خلال الطرق التالية:

1) يتكون القلب من صفائح السيليكون المدرفلة على البارد ذات الجودة العالية والموجهة للحبيبات والتي يتم قطعها باستخدام خط القص الأوتوماتيكي المتقدم German Geoge GmbH مع أزيز القطع التي يتم التحكم فيها داخل 0.02 مم.

2) يعتمد تصنيع صفائح السيليكون تقنية "بدون نير علوي" وتكون جميع الوصلات الملتفة لصفائح السيليكون عبارة عن 45 ميترًا كاملاً. يتم ضغط الصفائح الأساسية المصفحة بشكل متكامل وإلصاقها براتنج الإيبوكسي لصنع قلب ثلاثي الأرجل ثنائي النير. وحدة متكاملة قوية ومسطحة ذات دقة رأسية جيدة، مما يعمل على تحسين أداء عدم التحميل بشكل فعال ويقلل الضوضاء.

3) يتم استخدام ألواح التثبيت كدعم بين ساق الملف والملف الداخلي. يتم ربط النير الحديدي بشريط من الألياف الزجاجية المشربة براتنج الإيبوكسي، ويتم ربط الجزء السفلي من خزان الزيت بمسامير مضادة للضغط. يتم تثبيت الحديد العلوي والقسم العلوي من خزان الزيت في ثلاثة مواقع. وبالتالي يمكن للجسم الموجود داخل خزان الزيت أن يتحمل الاهتزاز أثناء النقل دون أي تغيير.

2. لف:

1) يعتمد ملف الجهد العالي (HV) هيكلًا متداخلًا مستمرًا لتحسين خصائص الجهد تحت جهد التأثير وجعل الجهد موزعًا بالتساوي. جميع الإقامات والوسادات مشطوفة للحفاظ على عزل موثوق به للغاية.

2) يوجد في ملف المحول هيكل دليل زيت متعرج وذلك لتبريد جميع المناطق داخل الملف بشكل كامل، وتقليل ارتفاع درجة حرارة الملف والنقاط الساخنة للملف وإطالة عمر خدمة العزل. يتم تزويد نظام تنظيم الجهد العالي والمتوسط ​​بشكل مستقل بملف لتنظيم الجهد لموازنة دورة الأمبير لكل ملف، وتقليل القوة الكهروديناميكية المحورية بشكل فعال عند ماس كهربائى للمحول وتحسين قدرة تحمل ماس كهربائى المفاجئ.

3) يعتمد اللف هامشًا شعاعيًا "0" مصممًا، بين القلب والغطاء الورقي لللف LV، وبين اللفات LV، وHV، وتنظيم الجهد، وكذلك قبل إدخال الإقامات ولوحة الكفن يتم تجفيفها بالكامل ومطابقتها بإحكام لضمان تماسك وتركيز جيد للغاية للملف بأكمله.

3. خزان الزيت وملحقاته

1) يعتمد جدار الخزان صفائح فولاذية عريضة، والتي سيتم طيها في هيكل مموج بدون ربط، وبهذه الطريقة يتم تقليل اللحامات وتعزيز القوة الميكانيكية، وفي الوقت نفسه، يكون للجدار المموج تأثير متباين، وبالتالي يلعب دورًا في تقليل الضوضاء . إن أحواض التوجيه وخزائن التحكم في الدائرة الثانوية كلها مصنوعة من الفولاذ المقاوم للصدأ، وبالتالي فإن المحول بأكمله يتمتع بمظهر بسيط وجيد.

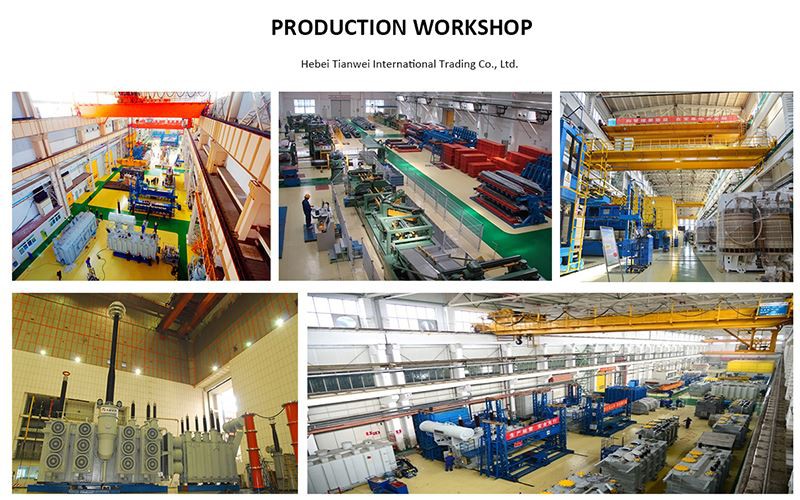

يغطي مصنعنا مساحة قدرها 33,300 متر مربع، بمساحة بناء إجمالية تبلغ 6,100 متر مربع. يوجد حاليًا 260 موظفًا، بما في ذلك 18 فنيًا شاركوا في البحث والتطوير لمنتجات المحولات لسنوات عديدة، و8 مدراء شركات ذوي جودة عالية. مع التوسع في حجم الإنتاج وزيادة أصناف المنتجات، فقد تطورت الآن إلى مؤسسة مبتكرة ذات تقنية عالية تبلغ طاقتها الإنتاجية السنوية أكثر من 1000 ميجا فولت أمبير، وتدمج تصميم وإنتاج وبيع المحولات من النوع الجاف من النوع المفتوح والإيبوكسي. المحولات من النوع الجاف المصبوب بالراتنج، ومحولات السبائك غير المتبلورة، والمحولات الخاصة.

1. توفير حلول الطاقة المعبأة عالية الجودة في أقصر فترة زمنية في الصناعة للعملاء التجاريين والصناعيين.

2. تصنيع المنتجات وتوريدها وفقًا لأعلى معايير الجودة الصناعية - ISO 9001 وSANS.

3. نحن نستثمر في الاحتفاظ بكميات كبيرة من المحولات القياسية والمفاتيح الكهربائية ذات الجهد المتوسط ​​في المخزون - فنحن نقوم بالتوريد بسرعة ونقدم دعمًا طارئًا على مدار الساعة طوال أيام الأسبوع لضمان الحد الأدنى من فترات التوقف عن العمل.

4. تسمح أقسامنا المخصصة وبنيتنا التحتية وموظفينا المدربين تدريباً عالياً بإمكانيات التثبيت والخدمة والتوريد السريعة والكاملة في الموقع.
