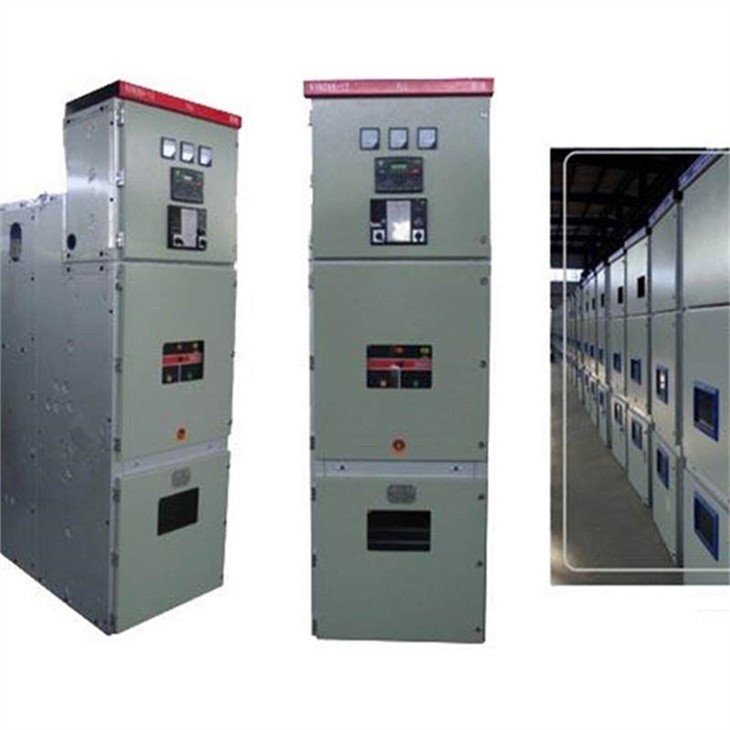

خزانة المفاتيح الكهربائية GIS ذات الجهد المتوسط

KYN28-12 لوحة مفاتيح كهربائية مدرعة قابلة للإزالة ومغطاة بالمعدن (تُسمى خزانة المفاتيح باختصار). ينطبق هذا على استقبال الطاقة وتوزيعها في نظام شريط الناقل الفردي 3.6-12Kv تيار متردد ثلاثي الطور 50 هرتز ونظام تقسيم شريط الناقل الفردي. لديها وظائف التحكم في الدائرة وحمايتها ومراقبتها.

إرسال التحقيق

ميزات

وصف المنتجات

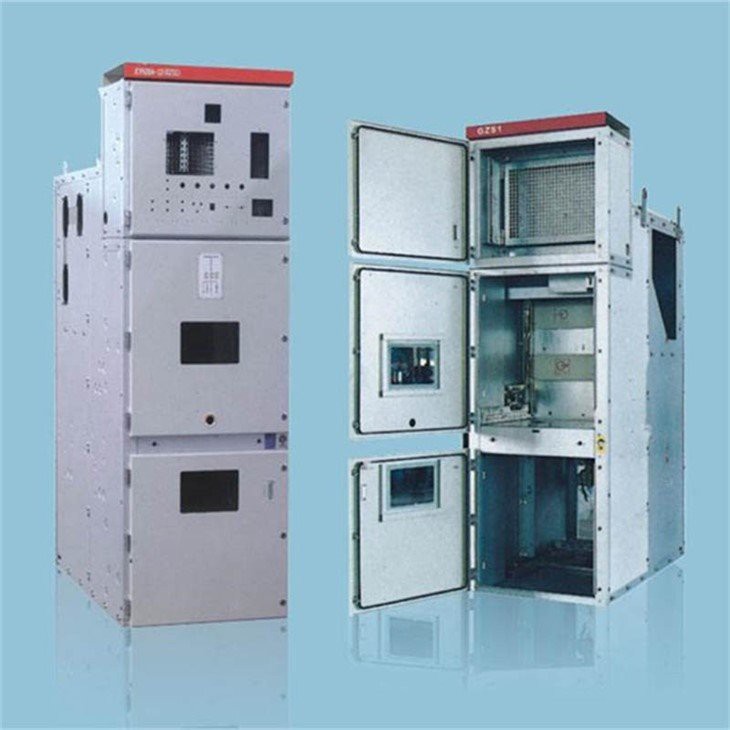

التصميم والهيكل

خزانة التبديل مكسوة بالمعدن. تصميم هيكلها يتوافق مع المعايير GB3906-91، GB11022-89،IEC298 وDL404. يتكون هيكل القشرة من صفائح فولاذية عن طريق الثني واللحام، والتي يتم ربطها بواسطة البراغي. لوحة العربة اليدوية هي باب الخزانة. ينقسم صندوق خزانة المفاتيح إلى غرفة الكسارة وغرفة شريط الناقل الرئيسية وغرفة الكابلات وغرفة التتابع بواسطة أقسام معدنية. درجة حماية القشرة والمقصورات بأكملها هي IP2X بالتساوي. جميع الهياكل المعدنية متصلة بالأرض بشكل موثوق. تحتوي جميع حجرات نظام الدائرة الرئيسية على قنوات تحرير الضغط للعادم المستقل.

المقياس التقني

الفولطية المقدرة (كيلو فولت، الحد الأقصى)	3.6,7.2,12,24
التردد المقدر (هرتز)	50/60
تصنيف التيار المستمر لقضيب التوصيل (A، الحد الأقصى)	630,1250,1600,2000,2500,3150,4000
التيار المستمر المقدر لوحدة التغذية (A، الحد الأقصى)	630,1250,1600,2000,2500,3150,4000
تصنيف الجهد الكهربي لتحمل نبضات البرق (كيلو فولت)	40,60,75,125
تردد الطاقة تحمل الجهد (كيلو فولت)	24,32,42,65
تيار مقاطعة الدائرة القصيرة (كيلو أمبير، الحد الأقصى)	16,20,25,31.5,40
تيار الصمود لفترة قصيرة، 4 ثانية (كيلو أمبير، الحد الأقصى)	16,20,25,31.5,40,50
تيار صنع الدائرة القصيرة (ذروة كيلو أمبير)	40,50,63,80,100,125
ذروة تحمل التيار (ذروة كيلو أمبير)	40,50,63,80,100,125
الوزن (كجم)	1000~1500
مستوى الحماية	IP4X (IP2X عند فتح حجرة قاطع الدائرة
