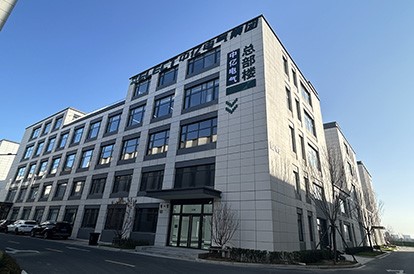

ZELECT: الشركة المصنعة للمحطة الفرعية المدمجة المهنية!
Baoding Zhongyi Electric Corporation . هنا في فترة قصيرة يشار إليها باسم "zelect" ، التي تقع في مدينة باودغ ، مقاطعة هيبي ، الصين . تأسست في عام 2008 ، شركتنا هي واحدة من "الشركات ذات التكنولوجيا الفائقة" ، والتي تنتج وتبيع الطاقة ، ومحول الطاقة العالي والمنخفض.
24H الخدمة عبر الإنترنت
معدات متقدمة
فريق محترف
حل واحد
24H الخدمة عبر الإنترنت
سيتم الرد على استفسارك في غضون 24 ساعة . نقدم أيضًا خدمة مخصصة وحل الطاقة المثالية لتلبية متطلباتك .
معدات متقدمة
لدينا العديد من معدات الإنتاج المتقدمة والكاملة لضمان الجودة الممتازة لمنتجاتنا
فريق محترف
يوجد حاليًا 260 موظفًا ، من بينهم 18 فنيًا شاركوا في البحث وتطوير منتجات المحولات لسنوات عديدة ، و 8 مديري الشركات عالي الجودة .
الشحن العالمي
تنقسم شبكة المبيعات الخاصة بنا إلى خمس مناطق رئيسية: أمريكا ، جنوب شرق آسيا ، غرب وجنوب آسيا ، أوروبا وأفريقيا ، السوق الروسية .

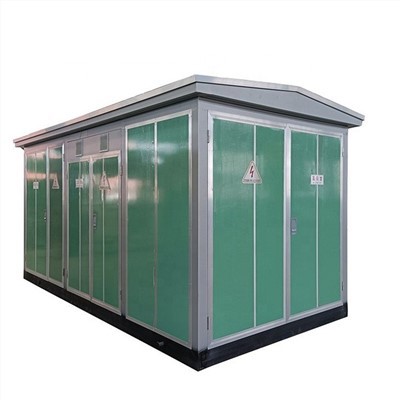

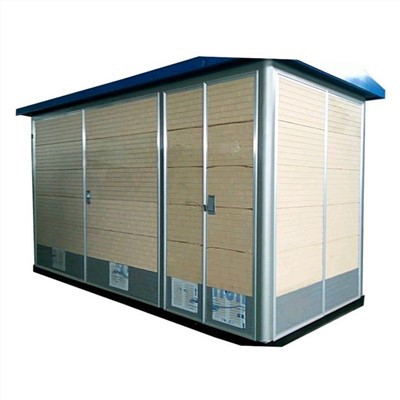

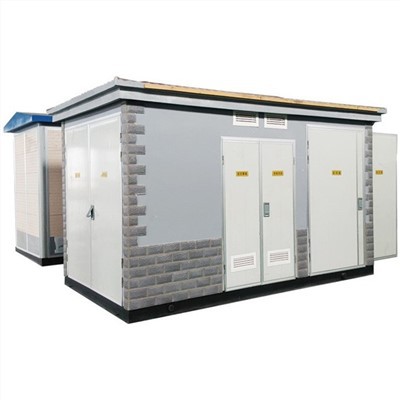

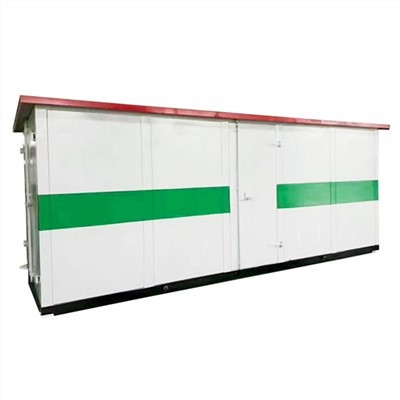

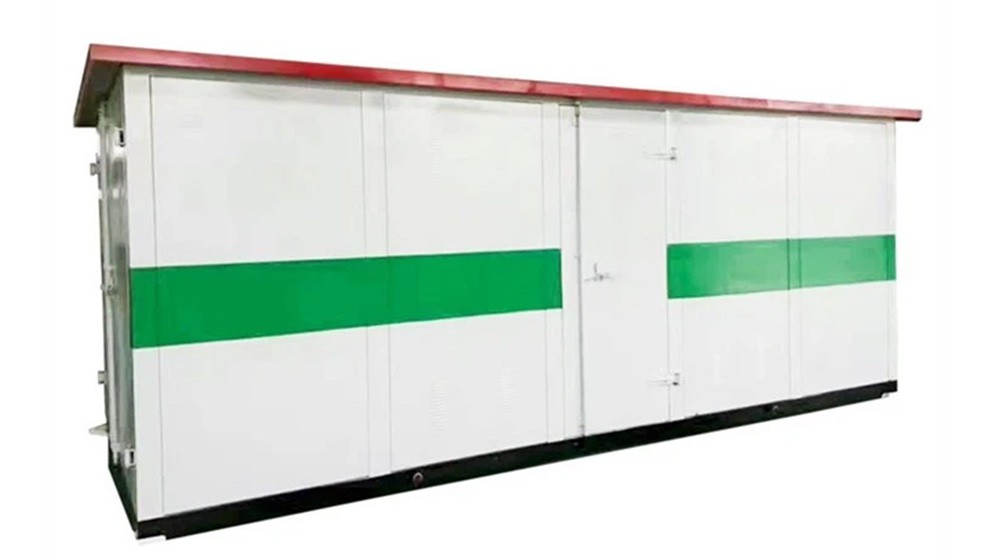

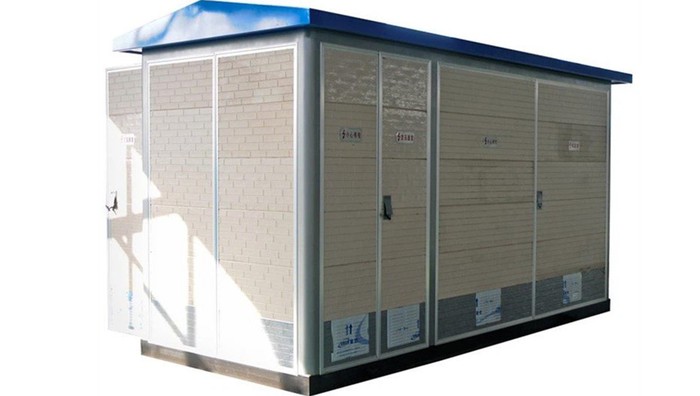

المحطات الفرعية المدمجة ، المعروفة أيضًا باسم المحطات الفرعية الجاهزة ، هي نوع من معدات التوزيع المدمجة الداخلية والخارجية . فهي تجمع بين معدات مفتاح الجهد العالي ، محولات التوزيع ، معدات توزيع طاقة الجهد المنخفضة ، حارسًا ، حراسة ، حراسة ، يتم تثبيتها في بنية فولاذية. متحرك . إنه مناسب للمناجم والمصانع وحقول النفط والغاز ومحطات طاقة الرياح . يحل محل منزل التوزيع المدني الأصلي ومحطة توليد الطاقة ويصبح مجموعة كاملة كاملة من معدات المحولات والتوزيع .
ما هي مزايا الفرعية المضغوطة
انخفاض التكاليف الإجمالية
بالمقارنة مع المحطات الفرعية التقليدية ، يتم تجميع هذه الوحدات مسبقًا ، مما يساعد في تقليل التكاليف . ، لذا ، هناك انخفاض في تكلفة النقل لأجزاء متعددة وأسلاك ميدانية وكذلك اختبار في الموقع . تم تصميمها بشكل خاص بطريقة تم تصميمها بشكل خاص في الموقع. توفير التكاليف وتوفير الوقت .
بصمة بسيطة
يتم تصميم المحطات الفرعية المدمجة بطريقة تستخدمها مساحة صغيرة جدًا . وحتى تركيبها في تكوينات مختلفة ليست صعبة مثل المحطات الفرعية التقليدية . نقلها إلى الموقع المطلوب أمرًا سهلاً وليس هناك حاجة لمرضات كهربائية إضافية بفضل المعدات المغطاة.
القضاء على المخاطر البيئية
هناك حاجة إلى حفر الأرض من أجل المحطات الفرعية التقليدية التي تؤثر على الصرف الطبيعي ، ولكن ليس هذا هو الحال مع محطة فرعية مضغوطة . حيث يتم استخدام حاوية معدنية مقاومة للعبث ، فإنها تساعد على القضاء على العديد من التهديدات البيئية مثل موصلات التأريض المكشوفة وال Fencing .
علاوة على ذلك ، تساعد الحاوية أيضًا في منع انسكابات الزيت التي يمكن أن تسبب تلوث الأرض .
الراحة والسلامة
مع محطة فرعية مضغوطة ، لا توجد مشكلات في نقل المعدات ، ولا توجد حاجة لتدمير أو إعادة بناء محطة تقليدية . تم تصميم هذه الوحدة بشكل مضغوط وتوفر تنقلها قدرًا كبيرًا من الراحة . وأخيرًا ، لا تحتوي على ميزات أمان مثل الموصلات الأرضية المغطاة ، معدات متضمنة بالكامل ، وحدات زيت مدمجة بشكل كامل ، وأخطراً}. يوفر بيئة خالية من المخاطر لكل من حولها .

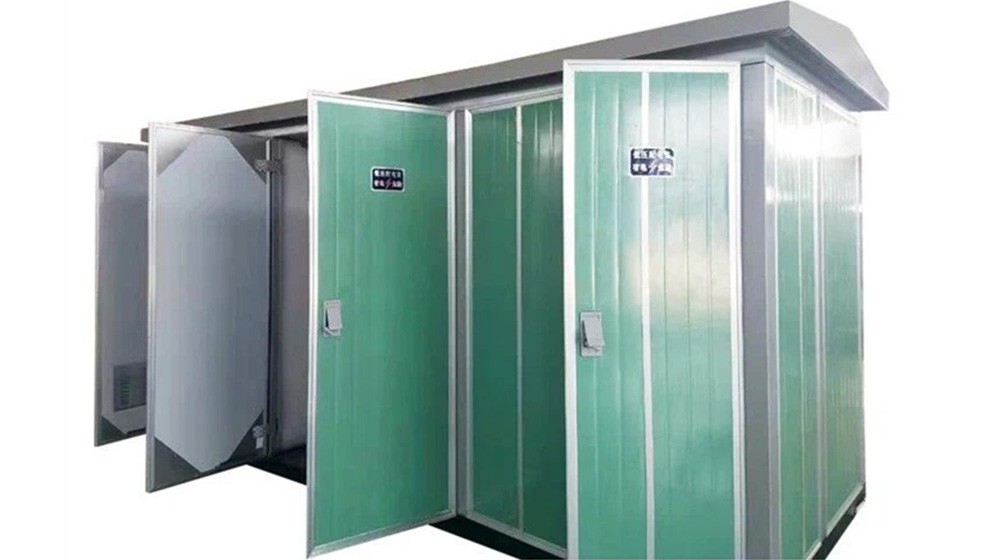

هيكل محطة فرعية مضغوطة
1. Switchgear عالية الجهد
يمكن للخزانات عالية الجهد استخدام عزل الغاز SF6 ، وعزل غاز حماية البيئة ، وخزائن شبكة حلقة عزل صلبة ، وخزائن شبكة حلبة عزل الهواء المختومة في الغلاف الجوي . يجب أن يكون اتجاه قناة تخفيف الضغط في خزانة الجهد العالي نحو خندق الكابل {.}

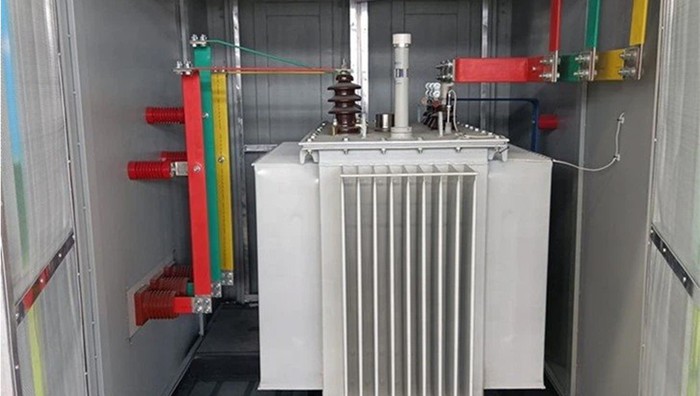

2. المحول
يوصى باستخدام محولات لتوفير الطاقة وصديقة للبيئة ، ومخترقة بالكامل ، وذات زيت (صفائح الصلب السيليكون / سبائك غير متبلورة) لنموذج المحول . يجب أن تلبي المعلمات المحددة متطلبات GB 1094 ، GB / T 6451 و GB 20052.}
سعة مصنفة 400 كيفا ، 500 كيفا ، 630 كيفا .
3. جهاز توزيع الطاقة منخفض الجهد
إذا تم تكوين محطة الأتمتة ، فيجب أن تكون المساحة الداخلية لنقل المربع كافيًا لتثبيت الخزانة الثانوية المستقلة للوحدة العامة DTU .
يجب تثبيت تيار ومقير على جانب الخط القادم الجهد المنخفض .
عندما تكون قدرة شريط الحافلة الرئيسي على جانب الجهد المنخفض 400 كيلو فولت أمبير ، يوصى بالتيار المقدر لشريط الحافلة الرئيسي على جانب الجهد المنخفض أن يكون 800a . عندما تكون السعة 500kva ، عندما تكون السعة الحالية 630K ، يتم التوصية بـ 630K. يوصى بأن يكون شريط الحافلة الرئيسي على جانب الجهد المنخفض 1250 أ .
مواصفات محطة فرعية مضغوطة
| وصف | وحدة | بيانات | |
| مقصورة HV | التردد المقنن | هرتز | 50 |
| الجهد المقنن | كيلو فولت | 6 10 35 | |
| أقصى جهد التشغيل | كيلو فولت | 6.9 11.5 40.5 | |
| تواتر الطاقة مع الجهد | كيلو فولت | 32/36 42/48 95/118 | |
| (المرحلة إلى الأرض وبين المراحل)/ كسر التوصيل | |||
| دافع البرق صمد أمام الجهد | كيلو فولت | 60/70 75/85 185/215 | |
| (المرحلة إلى الأرض وبين المراحل)/ كسر التوصيل | |||
| تصنيف التيار | A | 400 630 | |
| تصنيف الوقت القصير للتيار | كا | 12.5(2S) 16(2S) 20(2S) | |
| تصنيف الذروة الصلبة التيار | كا | 32.5 40 50 | |
| مقصورة LV | الجهد المقنن | V | 380 200 |
| تصنيف تيار الدائرة الرئيسية |
A |
100-3200 | |
| تصنيف الوقت القصير للتيار | كا | 15 30 50 | |
| تصنيف الذروة الصلبة التيار | كا | 30 63 110 | |
| فرع تيار | A | 10 - 800 | |
| عدد الدوائر الفرعية | / | 1 - 12 | |
| قدرة التعويض | كيفا ص | 0 - 360 | |
| محول | القدرة المقدرة | كيفا | 50-2000 |
| مقاومة الدائرة القصيرة | % | 4 6 | |
| النقر على نطاق | / | ±2×2.5% ±5% | |
| رمز مجموعة الاتصال | / | yyn 0 dyn11 | |
تطبيقات المحطات الفرعية المدمجة
تجد المحطات الفرعية المدمجة تطبيقات عبر مجموعة واسعة من الصناعات والإعدادات:
المناطق الحضرية:
في المناطق الحضرية المكتظة بالسكان ، تكون المساحة محدودة . هي الحلول المضغوطة هي حل ممتاز لتوفير توزيع طاقة موثوق به دون تناول مساحة مفرطة .
المجمعات التجارية والصناعية:
تُستخدم هذه المحطات الفرعية بشكل شائع في الإعدادات التجارية والصناعية ، حيث يكون مصدر الطاقة المستقر أمرًا ضروريًا للعمليات .
التطورات السكنية:
يمكن دمج المحطات الفرعية المدمجة في الأحياء السكنية ، مما يضمن إمدادات طاقة موثوقة للمنازل دون تعطيل المشهد المحلي .
المواقع البعيدة:
في المناطق البعيدة أو المعزولة ، حيث يكون الوصول إلى البنية التحتية الكهربائية أمرًا صعبًا ، يمكن أن توفر المحطات الفرعية المدمجة حلًا فعالًا ومكتفيًا ذاتيًا .
المنشآت المؤقتة:
لمتطلبات الطاقة المؤقتة ، مثل مواقع البناء أو الأحداث ، يمكن نشر المحطات الفرعية المدمجة بسرعة وسهولة .
نصائح الصيانة للمحطة الفرعية المدمجة
1. التأكد من أن الأساس ثابت ، يتم حظر الثقوب ، ولا يحتوي الخزانة على رطوبة .
2. ما إذا كان جهاز التأريض مكتملًا ومتصل جيدًا . ما إذا كانت مقاومة التأريض تلبي المتطلبات .
3. هل هناك أي تغيير في البيئة الخارجية . هل يؤثر على سلامة حركة المرور والمشاة؟
4. تحقق من جميع أحمال التغذية . ما إذا كان التحميل ثلاثي الطور متوازنة أو فوق ظاهرة التحميل ، سواء كان موضع التبديل ومؤشر الأداة صحيحين ، سواء كان جهاز التحكم يعمل بشكل طبيعي .
5. يجب أن يتم إزالة الغبار داخل غرفة المحولات مرة واحدة كل عام . سطح الجسم من غرفة الضغط العالية وغرفة الضغط المنخفضة ويمكن القضاء على سطح صندوق الغاز مع القماش الرطب . في غرفة المحولات ، والهواء الهوائي أو التنظيف الفراغ يستخدم للتردد في الغبار .}
6. الصيانة اليومية وإصلاح المروحة للتحقق من تشغيل المروحة . إذا لم تكن المروحة قيد التشغيل ، فاستخدم وحدة تحكم درجة الحرارة والرطوبة ، واضبطها تحت درجة الحرارة الحالية ، وابدأ تفتيش المروحة .
7. صيانة وإصلاح مفتاح الجهد العالي وآلية تشغيل مفتاح الجهد المنخفض
(1) تحقق من مؤشر barometer . هل هو في المنطقة الخضراء؟ إذا كانت في المنطقة الحمراء ، فتح وإغلاق العملية . إخطار الشركة المصنعة للتعامل معها على الفور .
(2) لتزييت الأجزاء الميكانيكية ، يمكن إجراء اختبارات التشغيل المنفصلة والجمع بعد الانتهاء من التشحيم مع الشحوم الأساسية الليثيوم (الزبدة) .
(3) يتم إجراء الاختبارات الروتينية للكابلات وبرقات البرق وفقًا لمتطلبات الاختبارات الروتينية . إجراء اختبار العزل واختبار تيار التسرب للبرق والبرق or-ester .
9. صيانة الشريط الطرفي ، قد يصبح الصف الطرفي فضفاضًا بسبب توسيع الحرارة والانكماش البارد ، وينبغي إجراء الفحص السنوي لإعادة توحيد جميع المحطات في غرفة الطرفية . ملاحظة: قبل إعادة الصياغة ، يرجى التأكد من أن كل من دائرة AC ودائرة التحكم الثانوية يتم تشغيلها لتجنب الصدمة الكهربائية!
10. ملاحظات لصيانة المحطات الفرعية المدمجة
(1) تم تجهيز باب المربع بآلية مقاومة للرياح ، والتي تتمثل في التأكد من أنه يتم الاحتفاظ بها في حالة مفتوحة تمامًا . عند إغلاق باب المربع ، يجب رفع جذر آلية مقاومة للرياح إلى الأعلى ، ومن ثم لا يمكن التخلص من الباب ، وذلك لمنع تشوه الآلية أو الأبواب الطبيعية.
(2) بعد الانتهاء من التشغيل اليدوي المحلي لمفتاح تحميل الجهد العالي ، يجب وضع مقبض تشغيل مفتاح تحميل التحميل مرة أخرى على قوس المقبض داخل الباب الخارجي . خشية أن تضيع .
(3) إذا كانت الدائرة الاحتياطية للوحدة الرئيسية حلقة HV غير متصلة بالكابلات مؤقتًا ، فيجب إغلاق الدائرة الاحتياطية قبل إرسال الطاقة ، أو يجب حظر مقعد الكابل مع غطاء عزل مطابق لتجنب الحوادث!
(4) لا يمكن أن يحل الغطاء المقاوم للغبار المجهز بالوحدة الرئيسية الدائرية استبدال غطاء العزل .
(5) لا يُسمح باستخدام أي قابس دائرة قصيرة لإدراج ثقب الاختبار أثناء العملية . وإلا ، فسيتم تلف مستشعر الجهد .
(6) لا يمكن تشغيل مفتاح عزل الجهد المنخفض إلا في الموضع غير المقفل .

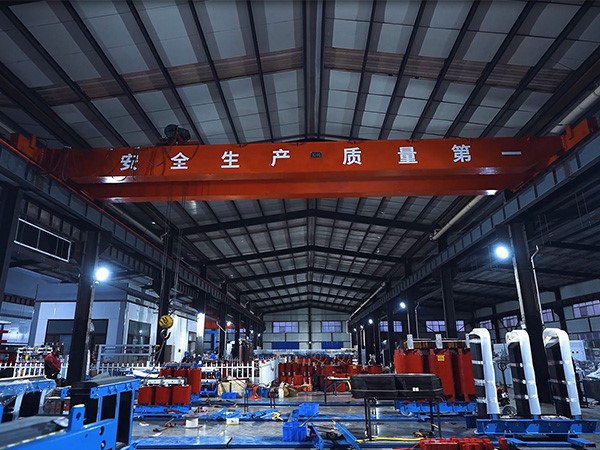

مصنعنا
يغطي مصنعنا مساحة تبلغ 33300 متر مربع ، مع إجمالي مساحة البناء تبلغ 6100 متر مربع . يوجد حاليًا 260 موظفًا ، بما في ذلك 18 فنيًا كانوا يعملون في البحث وتطوير منتجات المحولات لسنوات عديدة ، و 8 مديري الشركات عالي الجودة {9} تلك القدرة الإنتاجية السنوية لأكثر من 1000mva ، تدمج تصميم وإنتاج ومبيعات المحولات من النوع الجاف المفتوح ، ومحولات راتنجات الإيبوكسي الجافة ، ومحولات السبائك غير المتبلورة ، والمحولات الخاصة .
شهادتنا
لقد مرت شركتنا بإصدار شهادة نظام إدارة الجودة القياسية الدولية 9001-2008
اجتازت محولات الطاقة المنغمس في الزيت والمحولات الجافة من النوع الجاف تقرير اختبار المركز الوطني للإشراف والتفتيش لجودة المنتج الموفرة للطاقة ؛ اجتازت مجموعات كاملة من مفاتيح التبديل الجهد المنخفض (GGD2) (GCK) اختبار شهادة إكراه الصين (CCC) من مكتب الدولة للجودة والإشراف الفني للمنتجات الكهربائية ؛ ac ac ac-ac-ac-act-at type metal clad clad switch-gear kyn28a -12 / 1250-31.5 ، وحدة حلقة معدنية ثابتة acgn 15-12 / 1250-31.5 و Xgn15-encles-enclosed-gears قد اجتاز اختبار الجودة الوطنية و {chgn15.
