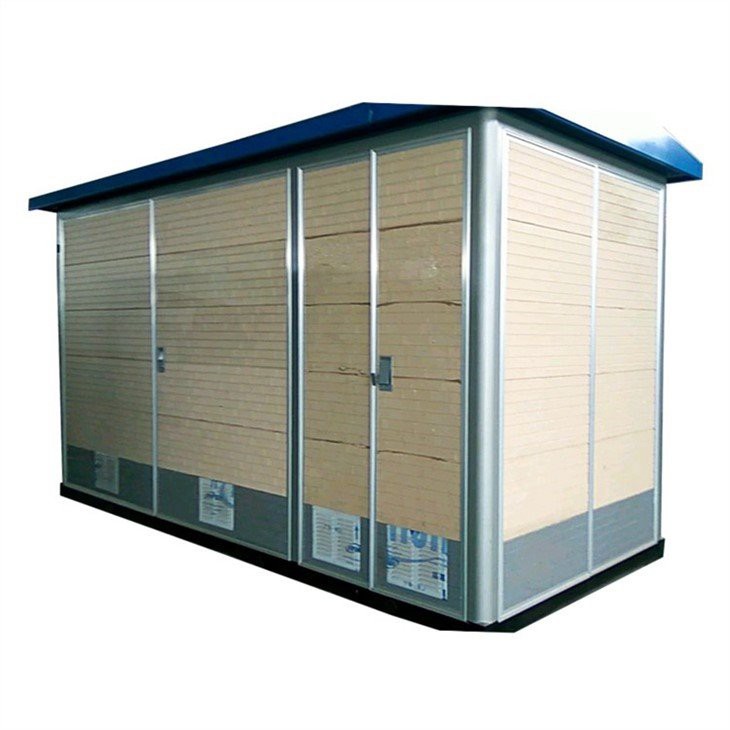

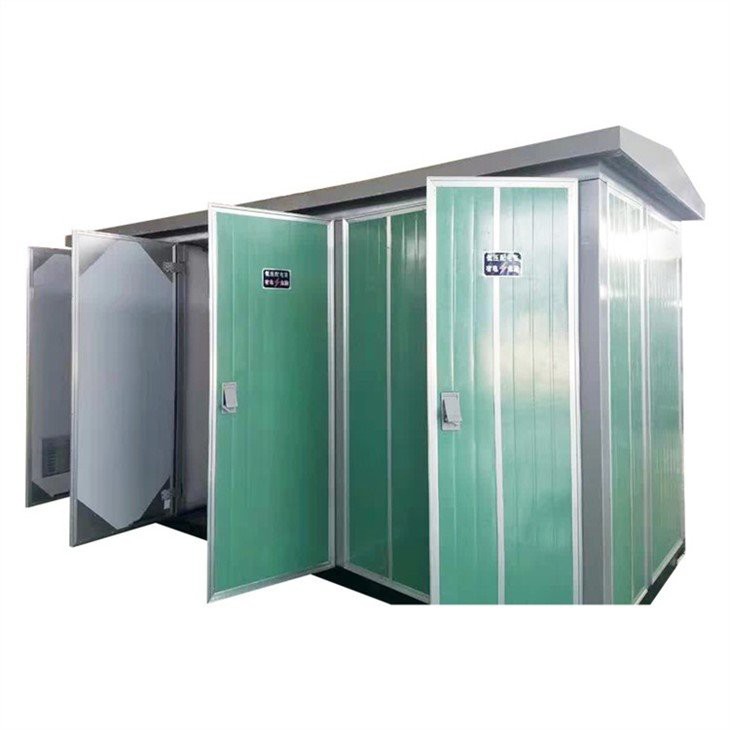

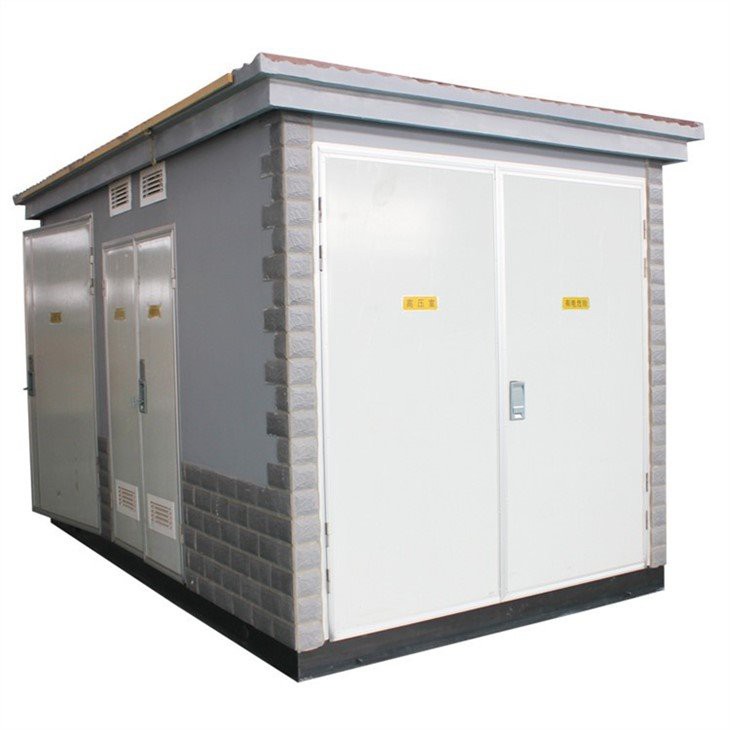

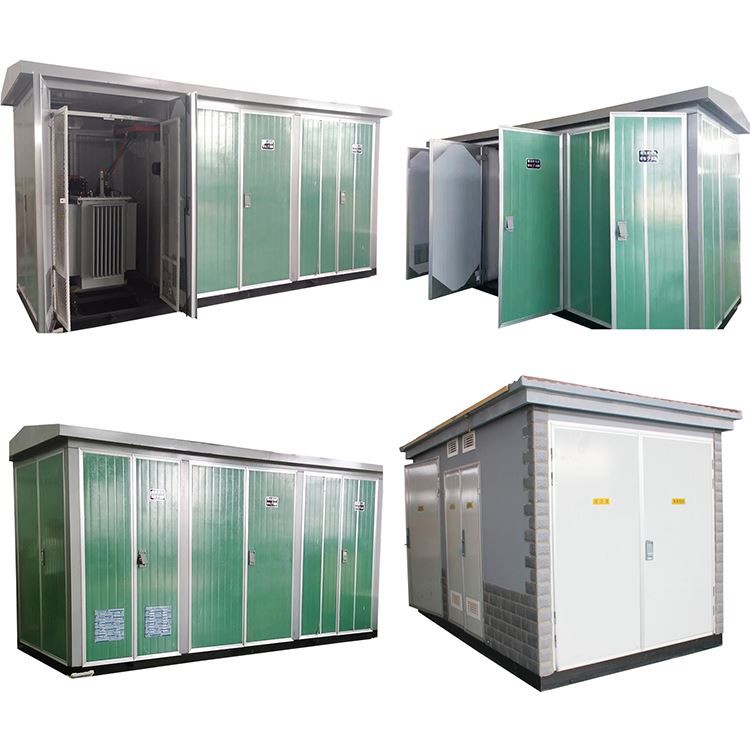

محطة فرعية لمحولات التوزيع الكهربائية المعبأة المتنقلة

مبدأ:

محطة فرعية من النوع الصندوقي، تُعرف أيضًا باسم المحطة الفرعية الجاهزة. إنها عبارة عن مجموعة مفاتيح كهربائية عالية الجهد ومحول توزيع وجهاز توزيع طاقة منخفض الجهد، وهي عبارة عن معدات توزيع طاقة مدمجة داخلية وخارجية مسبقة الصنع في المصنع وفقًا لنظام أسلاك معين. في الوقت نفسه، يتم تثبيته في صندوق هيكل فولاذي مقاوم للرطوبة، ومقاوم للصدأ، ومقاوم للغبار، ومقاوم للقوارض، ومقاوم للحريق، ومضاد للسرقة، وعازل للحرارة، ومغلق بالكامل، ومتحرك، ومناسب بشكل خاص لـ بناء وإعادة بناء الشبكات الحضرية.

يتوافق هذا المنتج تمامًا مع معيار GB/T17467-1998 "المحطات الفرعية الجاهزة ذات الجهد العالي/الجهد المنخفض" ومعايير IEC1330. إنها مناسبة لتوزيع الطاقة العامة في المناطق الحضرية، وتوزيع طاقة مصابيح الشوارع، والمؤسسات الصناعية والتعدينية، والمباني الحضرية، والأحياء السكنية، ومحطات حقول النفط، والفنادق، والحدائق ومواقع البناء، وما إلى ذلك. يمكنها تحقيق الشبكة الحلقية أو وضع إمداد الطاقة الطرفي.

المقياس التقني:

التردد المقدر: 50 هرتز

الفولطية: الجانب العالي 12 كيلو فولت، الجانب المنخفض 400 فولت

القدرة المقدرة: تصل إلى 1600 كيلو فولت أمبير

فئة الحماية: IP33 أو حسب متطلباتك

بناء:

1. المفاتيح الكهربائية ذات الجهد العالي

يمكن أن تستخدم الخزانات ذات الجهد العالي عزل غاز SF6، وعزل الغاز لحماية البيئة، وخزانات الشبكة الحلقية العازلة الصلبة، وخزانات الشبكة الحلقية العازلة للهواء المختوم. يجب أن يكون اتجاه قناة تخفيف الضغط لخزانة الجهد العالي نحو خندق الكابل.

2. محول

يوصى باستخدام محولات موفرة للطاقة وصديقة للبيئة ومختومة بالكامل ومغمورة بالزيت (صفائح فولاذ السيليكون / السبائك غير المتبلورة) لشكل المحول. يجب أن تتوافق المعلمات المحددة مع متطلبات GB 1094 وGB/T 6451 وGB 20052.

القدرة المقدرة 400 كيلو فولت أمبير، 500 كيلو فولت أمبير، 630 كيلو فولت أمبير.

3. جهاز توزيع الطاقة ذات الجهد المنخفض

إذا تم تكوين محطة التشغيل الآلي، فيجب أن تكون المساحة الداخلية لصندوق المحول كافية لتثبيت الخزانة الثانوية المستقلة للوحدة العامة DTU.

يجب تركيب تيار وفولتميتر على جانب الخط الوارد ذو الجهد المنخفض.

عندما تكون قدرة قضيب التوصيل الرئيسي على جانب الجهد المنخفض 400kVA، فمن المستحسن أن يكون التيار المقدر لقضيب التوصيل الرئيسي على جانب الجهد المنخفض 800A. عندما تكون السعة 500 كيلو فولت أمبير، يوصى بأن يكون التيار المقدر لقضيب التوصيل الرئيسي على جانب الجهد المنخفض 1000 أمبير. عندما تكون السعة 630 كيلو فولت أمبير، يوصى بأن يكون التيار المقدر لقضيب التوصيل الرئيسي على جانب الجهد المنخفض 1250 أمبير.

شروط استخدام المحطات الفرعية المعبأة:

الارتفاع: أقل من أو يساوي 1000 متر؛

درجة الحرارة المحيطة: -15 درجة ~+40 درجة؛

الرطوبة النسبية: المتوسط ​​اليومي أقل من أو يساوي 95%، المتوسط ​​الشهري أقل من أو يساوي 90%؛

مستوى مقاومة الاهتزاز: التسارع الأفقي 0.4 م/ث، التسارع العمودي 0.15 م/ث؛

لا يوجد في موقع التثبيت تأثير شديد أو تلوث خطير أو تآكل كيميائي أو غبار موصل أو مخاطر انفجار.

عندما لا يمكن استيفاء شروط الاستخدام العادية، يرجى استشارة شركتنا لحل المشكلة.

مواصفات المحطة الفرعية
