محول 100 كيلو فولت أمبير
المعيار التنفيذي لمحولات الطاقة S11-100KVA/35KV
1. GB1094.1~2-1996 محولات الطاقة
2. GB1094.3،5-2003 محولات الطاقة
3. GB/T6451-2008 المعلمات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت ثلاثية الطور
ميزات
معلمات المواصفات لمحول الطاقة S11-100KVA/35KV/10KV-6KV-0.4KV
S9 (S11) - □/□
يمثل S محولًا مغمورًا بالزيت ثلاثي الطور
9 (11) هو رمز الأداء الأفقي
□/□ يمثل السعة المقدرة/الجهد المقنن (جانب الجهد العالي)، ويمكن أن يكون جانب الجهد المنخفض المقابل لـ 35KV 10kv/6kv/0.4KV
المعيار التنفيذي لمحولات الطاقة S11-100KVA/35KV
1. GB1094.1~2-1996 محولات الطاقة
2. GB1094.3،5-2003 محولات الطاقة
3. GB/T6451-2008 المعلمات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت ثلاثية الطور
S11-100ورقة البيانات الفنية لمحولات الطاقة KVA/35KV
علامة تجارية | تشونغ يي | نوع المحول | محول الطاقة المغمور بالزيت | عدد اللفات | ثلاث مراحل | مستويات الجهد | 35 كيلو فولت/10 كيلو فولت، 35 كيلو فولت/6 كيلو فولت، 35 كيلو فولت/0.4 كيلو فولت | طريقة التبريد | حالا | |
تنظيم الجهد | مغير الصنبور خارج التحميل | مجموعة اتصال | Dyn11/يين0 | |||||||
نموذج | الطاقة المقدرة (كيلو فولت أمبير) | الجهد العالي (كيلو فولت) | الجهد المنخفض (كيلو فولت) | مقاومة محولات 100 كيلو فولت أمبير (%) | خسارة الحمل (KW) | خسارة عدم التحميل (KW) | عدم التحميل الحالي (٪) | وزن المحول 100 كيلو فولت أمبير (كجم)
| أبعاد المحولات 100 كيلو فولت أمبير (مم) | مقياس المسار (مم) |
S11-100/35 | 100 | 35±5% | 0.4 | 6.5 | 0.23 | 2.01 | 1.8 | 1040 | 1100*990*1500 | 660 |
لوحة اسم محول 100kva
خصائص محول S11-100KVA/35KV:
أ. المحول 35kV يعتمد خزان الزيت المموج لارتفاع درجة الحرارة، والذي يشغل مساحة صغيرة وله مظهر جميل.
ب. يتم لف ملفات الجهد العالي والمنخفض مباشرة على القلب الحديدي، مع تركيز جيد ومقاومة للدائرة القصيرة.
ج. إن القلب الحديدي لمحول 35 كيلو فولت عبارة عن مقطع دائري شبه نقي سلس وغير متدرج مصنوع من مادة صفائح الفولاذ السيليكونية. يتم توصيل عمود الحديد وعمود الحديد الأساسي بزوايا مستديرة، ويتم إغلاق قلب الحديد.
د. قم بإلغاء خزان تخزين الزيت واستخدم خزان الزيت المموج. يتم ضبط تغير حجم الزيت الناتج عن درجة الحرارة من خلال مرونة اللوحة المموجة لعزل زيت المحولات عن الهواء وإطالة عمر الخدمة.
ه. بسبب الهيكل الخاص لقلب المحول 35kV، فهو مصنوع من صفائح فولاذ السيليكون المدرفلة على البارد ذات الجودة العالية مع التوجه البلوري.
F. إن الميكنة الكاملة لمعالجة الحديد الأساسية تقلل من كثافة اليد العاملة، وتحسن جودة المنتج، وتثبت الجودة.

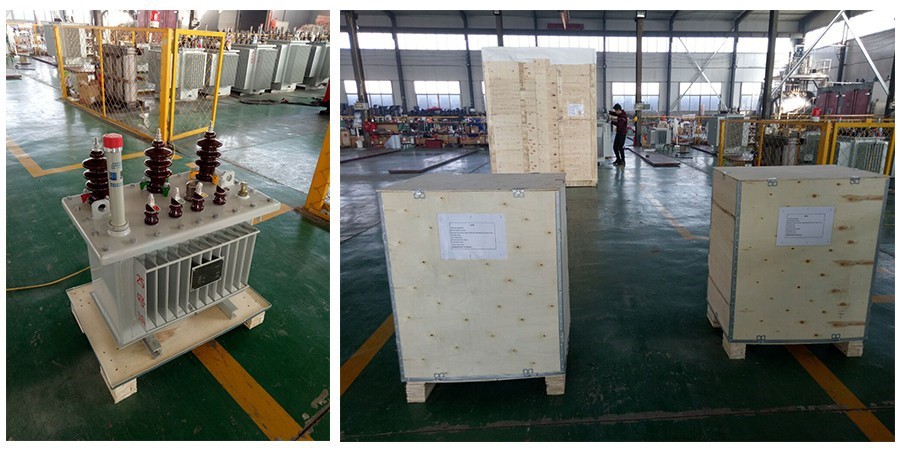

تعبئة محولات 100 كيلو فولت أمبير
التعليمات
1.ما هو محول التوزيع 100kva؟
محول التوزيع 100 كيلو فولت أمبير هو نوع من محولات الطاقة الكهربائية يستخدم لنقل الطاقة الكهربائية من دائرة الجهد الأساسي إلى دائرة الجهد الثانوية. تبلغ سعته 100 كيلو فولت أمبير (kVA)، وهو مناسب لأنظمة توزيع الطاقة الصغيرة والمتوسطة الحجم.
2. كم هو محول 100kva؟
دولار أمريكي*،800.00/SET
