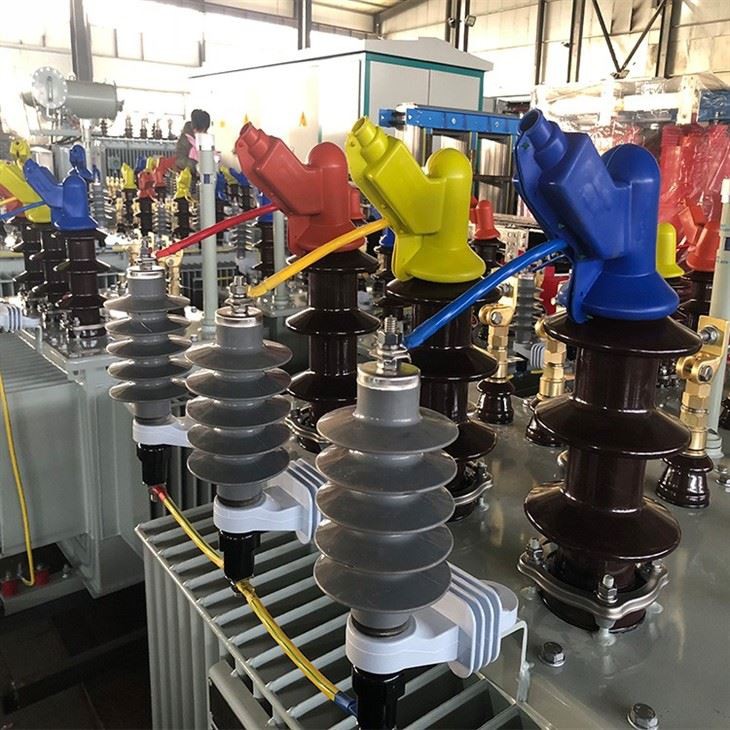

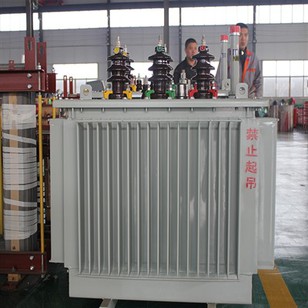

2 0 0 KVA 11kV 6.6kV 0.4kV محول توزيع الجهد المزدوج

الطاقة المقدرة: 200kVA
الفولطية المقدرة: 11/6. 6-0. 4kV
التصنيف الحالي: 10.5 / 17.5 / 288.68A
التردد المقدر: 50 هرتز
رمز الاتصال: Dyn11

إرسال التحقيق

ميزات

1. مواصفات المنتج

الطاقة المقدرة: 200kVA

الفولطية المقدرة: 11/6. 6-0. 4kV

التصنيف الحالي: 10.5 / 17.5 / 288.68A

التردد المقدر: 50 هرتز

عدد المراحل: 3 مراحل

رمز الاتصال: Dyn11

طريقة التبريد: ONAN

فئة العزل: أ

مستوى العزل: LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. معيار الاختبار:

IEC60076

3. اختبار البند

3.1قياس نسبة الجهد واختبار مجموعة التوصيل
لف HV1		لف LV	النسبة المقدرة	نسبة انحراف الجهد			رمز الاتصال
اضغط على الموقف	الجهد االكهربى （V）	الجهد االكهربى （V）	النسبة المقدرة	أب / أب	BC / قبل الميلاد	CA / كاليفورنيا	رمز الاتصال
1	11550		28.875				دين 11
2	11275		28.188
3	11000	400	27.500
4	10725		26.813
5	10450		26.125
لف HV2		لف LV	النسبة المقدرة	نسبة انحراف الجهد			رمز الاتصال
اضغط على الموقف	الجهد االكهربى （V）	الجهد االكهربى （V）	النسبة المقدرة	أب / أب	BC / قبل الميلاد	CA / كاليفورنيا	رمز الاتصال
1	7150		17.875				دين 11
2	6875		17.188
3	6600	400	16.500
4	6325		15.813
5	6050		15.125
3.2 اختبار مقاومة اللف درجة حرارة البيئة
لف	اضغط على الموقف	القيمة المقاسة （Ω）			نسبة عدم اتزان المقاومة （بالمائة）
لف	اضغط على الموقف	A-B	B-C	C-A
H.V	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	نسبة عدم اتزان المقاومة （بالمائة）

لف	اضغط على الموقف	القيمة المقاسة （Ω）			نسبة عدم اتزان المقاومة （بالمائة）
		A-B	B-C	C-A	نسبة عدم اتزان المقاومة （بالمائة）
H.V.2	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	نسبة عدم اتزان المقاومة （بالمائة）

3.3 قياس مقاومة العزل
موقع القياس	مقاومة العزل （MΩ）
HV - LV إلى الأرض	أكبر من أو يساوي 1000
LV - HV إلى الأرض	أكبر من أو يساوي 1000
HV & LV إلى الأرض	أكبر من أو يساوي 1000
3.4 اختبار تحمل طاقة التيار المتردد
الأجزاء المضغوطة	اختبار الجهد （kV）	المدة （s）	نتيجة
HV - LV إلى الأرض		60	يمر
LV - HV إلى الأرض		60
3.5 لا خسارة الحمل ولا تحميل الحالي
متوسط الجهد （kV）	جهد RMS （kV）	تيار بدون تحميل	خسارة عدم التحميل （W）
( نسبه مئويه )	القيمة المقاسة
0.4	0.4
3.6 اختبار الجهد الكهربائي
اضغط على الموقف	تطبيق الجهد （kV）	الجهد التعريفي （kV）	متعددة الحث	التردد （هرتز）	المدة （s）	نتيجة
L.V	H.V
3
3.7 اختبار المقاومة (بالمائة) وفقد الحمل درجة حرارة البيئة
لف	اضغط على الموقف	تطبيق الحالي (أ)	اختبار الجهد (KV)	مقاومة ماس كهربائى （بالمائة）	خسارة الحمل （W）
لف	اضغط على الموقف	تطبيق الحالي (أ)	اختبار الجهد (KV)	القيمة المقاسة	القيمة المقاسة
H.V- L.V	3	10.5	0.4	= 75 الدرجة الأولى=ع	= 75 الدرجة الأولى=ع
3.8 اختبار الختم
طريقة اختبار	الضغط （كيلو باسكال）	الضغط المتبقي (كيلو باسكال)	المدة （h）	نتيجة
ضغط جوي				لا تسرب

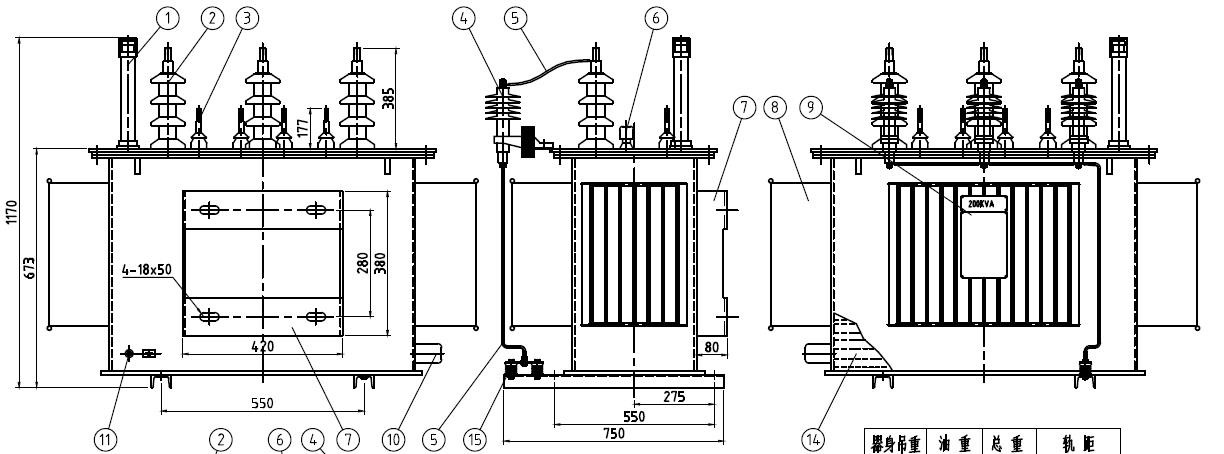

أسلاك محول الجهد المزدوج

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

التعليمات

1. ما هو محول الجهد المزدوج

محول توزيع الجهد المزدوج هو نوع من المحولات التي يمكن أن توفر مستويات جهد خرج متعددة من جهد دخل فردي. يتم تحقيق ذلك عن طريق توصيل اثنين أو أكثر من صنابير الجهد على لفات المحولات بأطراف الخرج.

تم تصميم اللف الأساسي لمحول الجهد المزدوج ليتم توصيله بمصدر طاقة عالي الجهد ، عادةً في النطاق من 15 كيلو فولت إلى 33 كيلو فولت. يحتوي الملف الثانوي على صنابير متعددة يمكن توصيلها بشبكة توزيع الجهد المنخفض ، عادةً عند مستويات جهد 400 فولت أو 230 فولت.

يمكن أن يوفر استخدام محول الجهد المزدوج مزايا كبيرة من حيث كفاءة النظام وتوفير التكاليف. باستخدام محول مع صنابير متعددة ، من الممكن توفير مستويات جهد مختلفة لمستهلكين مختلفين ، اعتمادًا على احتياجاتهم الخاصة. يمكن أن يساعد ذلك في تقليل إهدار الطاقة وتحسين الأداء العام للنظام.

فائدة أخرى لاستخدام محول الجهد المزدوج هو أنه يمكن أن يقلل من عدد المحولات اللازمة في شبكة التوزيع. هذا يمكن أن يجعل النظام أبسط وأكثر فعالية من حيث التكلفة للعمل.

بالإضافة إلى استخدامها في شبكات توزيع الطاقة التقليدية ، تُستخدم محولات الجهد المزدوج أيضًا بشكل شائع في تطبيقات الطاقة المتجددة. على سبيل المثال ، يمكن استخدامها في مزارع الرياح أو محطات الطاقة الشمسية لتحويل المخرجات المتغيرة للمولدات إلى جهد ثابت مناسب للتوزيع.

بشكل عام ، يوفر محول توزيع الجهد المزدوج حلاً مرنًا وفعالًا لتطبيقات توزيع الطاقة ، حيث يوفر مستويات جهد متعددة من مصدر إدخال واحد ، مع تقليل الحاجة أيضًا إلى محولات إضافية في الشبكة.

2- ما هو سعر محول 200 كيلو فولت أمبير

3221 دولارًا أمريكيًا. 00 / مجموعة

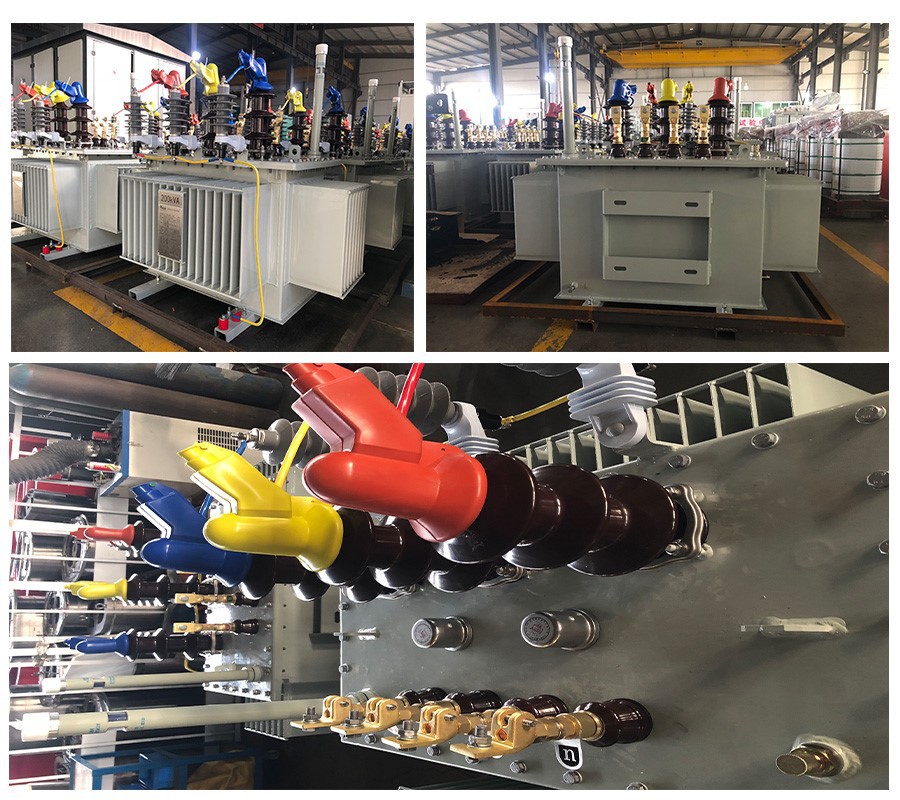

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 5
