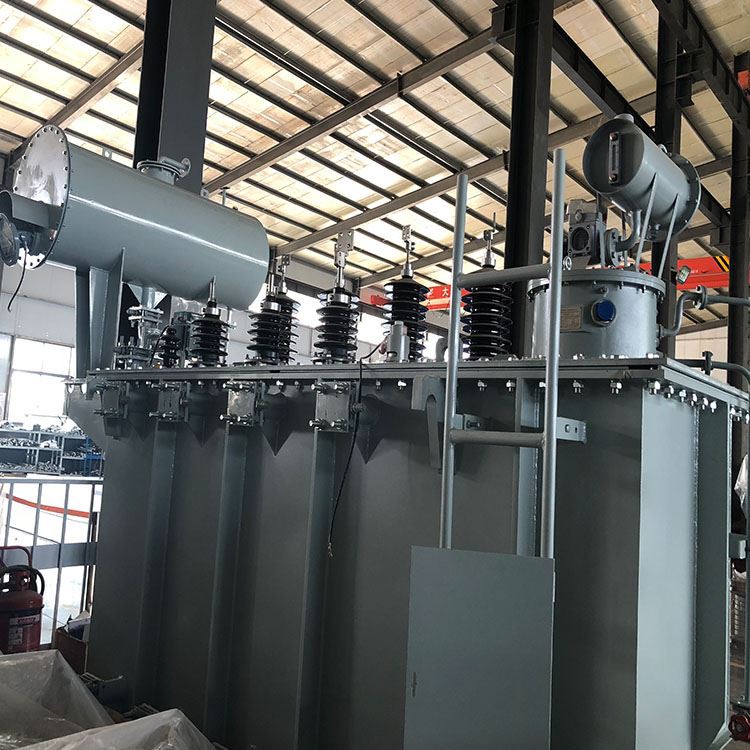

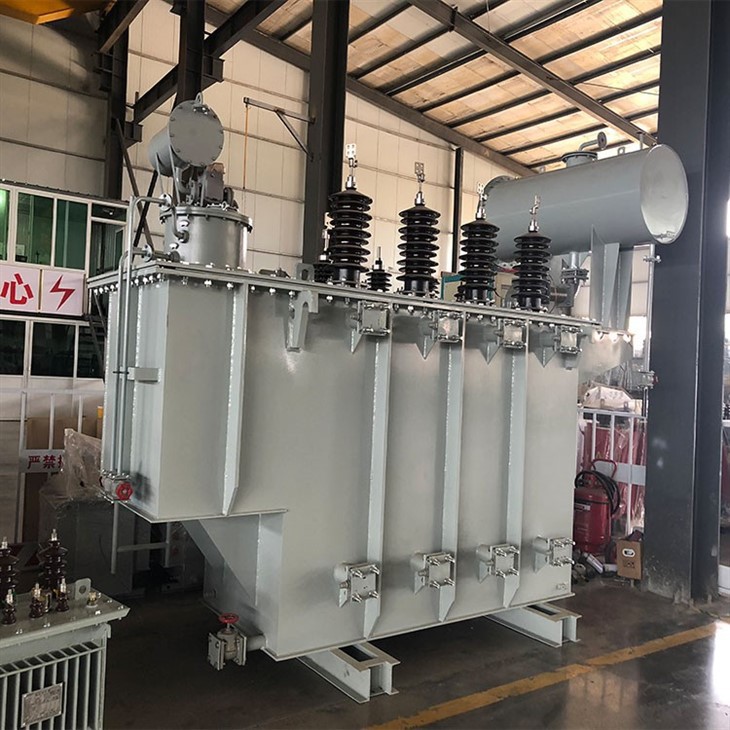

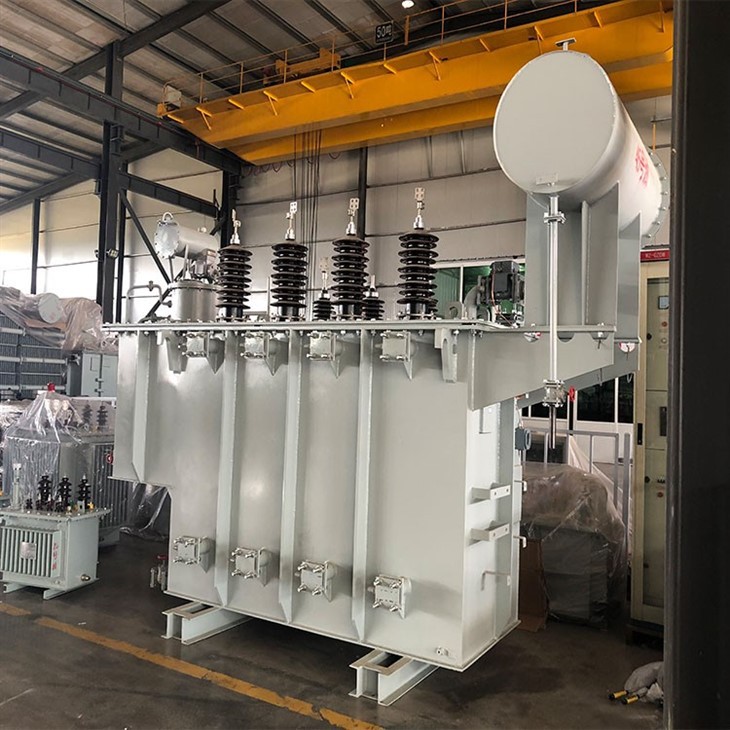

محول 10 ميجا فولت أمبير

2-ضمان لمدة عام

مديرة المبيعات لدينا غريس تتمتع بخبرة 10-سنوات في مجال تصدير محولات التوزيع

سوف نساعدك على تقديم الحلول التقنية وحلول الشحن

تواصل مع غريس الآن!

مواصفات المحولات 10 ميجا فولت أمبير

ورقة بيانات محول 10 ميجا فولت أمبير:

نوع المحول: محولات طاقة

الطاقة المقدرة: 10000 كيلو فولت أمبير

الفولطية المقدرة: 33000/11000 فولت

التردد: 50 هرتز

المراحل: 3

طريقة التبريد: أونان

مقاومة محول 10 ميجا فولت أمبير: 7%

10 ميجا فولت أمبير تصنيف تيار المحولات

تنظيم الجهد: مغير الصنبور عند التحميل OLTC

ارتفاع درجة الحرارة (النفط/الرياح): 65/60 ك

الاتصال: Dyn11

وزن المحول 10 ميجا فولت أمبير: 30000 كجم

سعة زيت المحولات 10 ميجا فولت أمبير: 8000 كجم

أبعاد المحول 10 ميجا فولت أمبير: 4200*3000×3200 مم

تفاصيل محول 10 ميجا فولت أمبير:

اسم أجزاء محول 10 ميجا فولت أمبير

يعد محول 10MVA مكونًا أساسيًا في أنظمة توزيع الطاقة. إنه يحول طاقة الجهد العالي إلى طاقة جهد منخفض، مما يجعله مناسبًا لاستهلاك المستخدمين التجاريين والصناعيين والسكنيين. هناك العديد من الأجزاء الرئيسية التي تشكل محول 10 ميجا فولت أمبير 33/11 كيلو فولت بما في ذلك:

1. النواة: يتكون القلب من صفائح فولاذية من السيليكون تقلل من فقدان المغناطيسية. محول 10000kva يدعم اللفات الأولية والثانوية ويوفر مسارًا للتدفق المغناطيسي.

2. اللفات: تتكون ملفات المحولات بقدرة 10000 كيلو فولت أمبير من موصلات من النحاس أو الألومنيوم ملفوفة حول القلب. يحمل الملف الأولي طاقة الجهد العالي بينما يحمل الملف الثانوي طاقة الجهد المنخفض.

3. مغير الصنبور: مبدل الصنبور هو جهاز يسمح بتعديل جهد خرج المحول. يمكن تشغيله يدويًا أو تلقائيًا وهو ضروري للحفاظ على مصدر جهد ثابت.

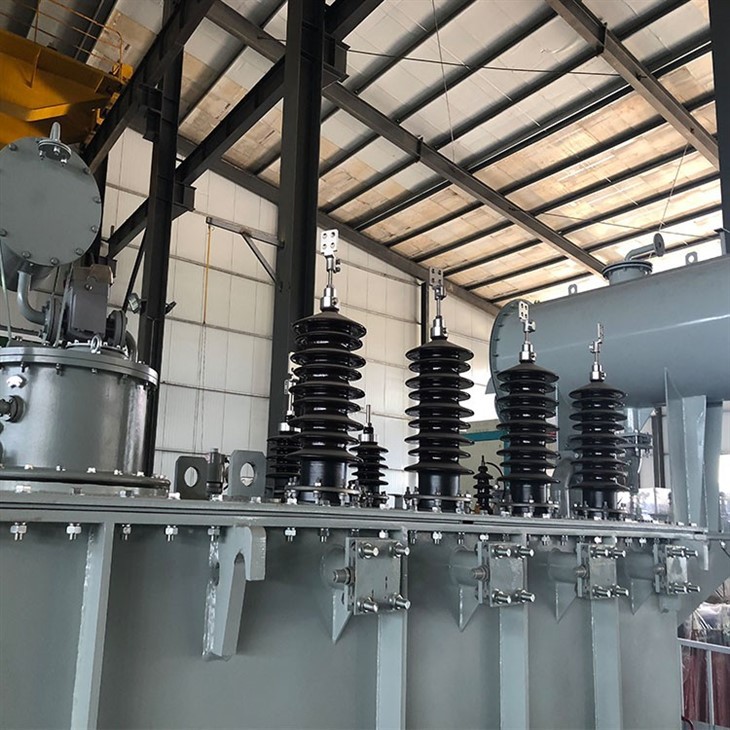

4. البطانات: البطانات هي التوصيلات الكهربائية بين المحول ونظام الطاقة. وهي مصنوعة من السيراميك أو البورسلين وتوفر العزل للموصلات.

5. المبرد والمشعات: يستخدم المبرد والمشعات لتبديد الحرارة المتولدة أثناء تشغيل محول 10000kva. إنها ضرورية للحفاظ على درجة حرارة المحول ضمن الحدود الآمنة.

تفاصيل لوحة محولات 10 ميجا فولت أمبير

1. ما هو محول 10 ميجا فولت أمبير

محول الطاقة 10 ميجا فولت أمبير هو نوع من محولات الطاقة قادر على التعامل مع ما يصل إلى 10 ميجا فولت أمبير (MVA) من الطاقة الكهربائية. يستخدم هذا النوع من المحولات بشكل شائع في البيئات الصناعية الكبيرة وشبكات الطاقة.

2. كيفية تحويل المحولات

تستخدم المحولات الحث الكهرومغناطيسي لتحويل الجهد. يمر تيار متردد (AC) عبر ملف من الأسلاك يسمى الملف الأولي، مما يخلق مجالًا مغناطيسيًا. يولّد هذا المجال المغناطيسي جهدًا كهربائيًا في ملف ثانٍ من الأسلاك يسمى الملف الثانوي، وهو متصل بالجهاز الذي يتم تشغيله.

3.كيفية عمل محولات الطاقة

تعمل محولات الطاقة عن طريق تغيير جهد الطاقة الكهربائية التي تتدفق من خلالها. يتم توصيل الملف الأولي بمصدر طاقة عالي الجهد، ويتم توصيل الملف الثانوي بالحمل. يقوم المحول بتقليل طاقة الجهد العالي إلى جهد أقل يمكن استخدامه بأمان بواسطة الحمل. وهذا يسمح بنقل الطاقة الكهربائية لمسافات طويلة بأقل قدر من الخسارة.
