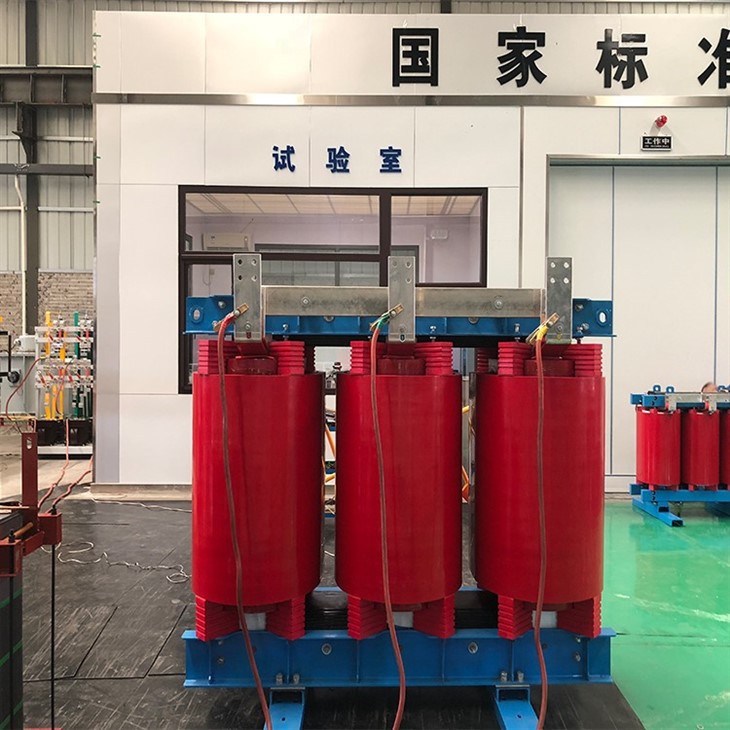

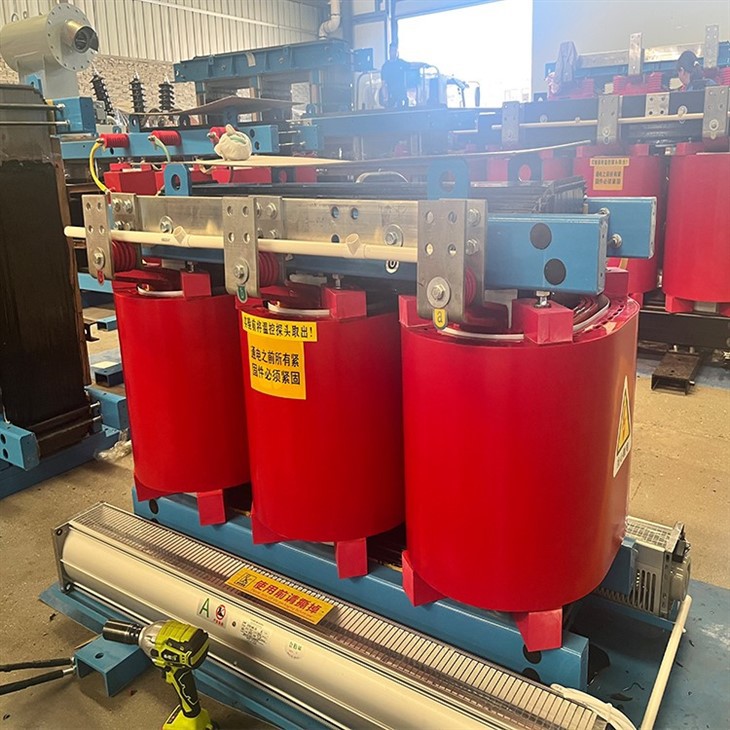

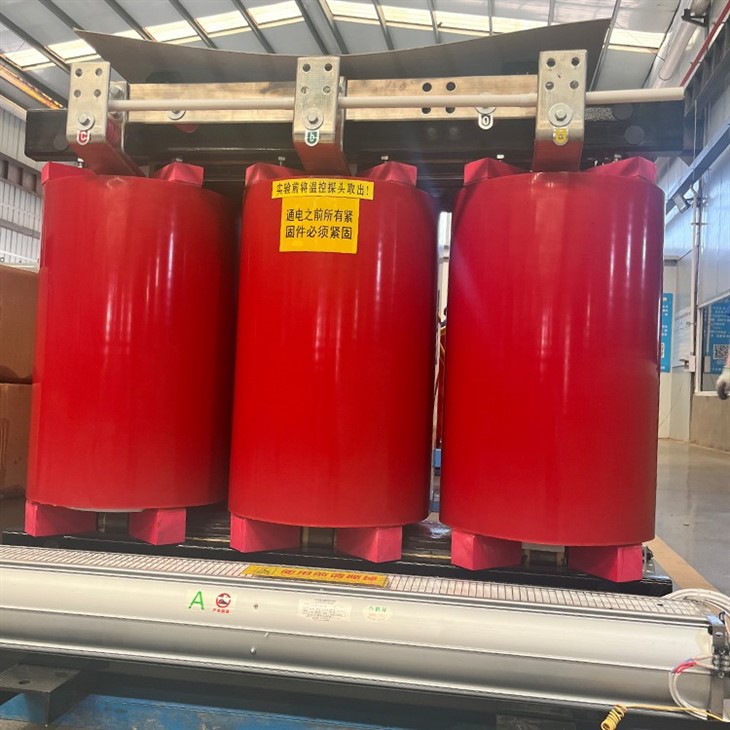

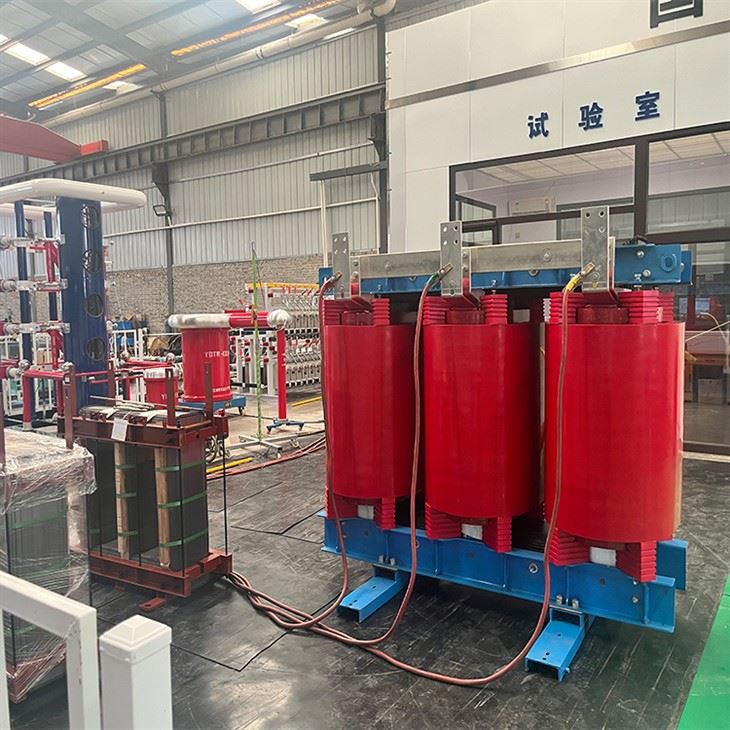

محولات النوع الجاف 200 كيلو فولت أمبير

سمات
إن المحولات من النوع الجاف بقدرة 200 كيلو فولت أمبير هي مقدمة لشركتنا للتكنولوجيا المتقدمة الأجنبية وقد تم تطويرها بشكل مستقل من سلسلة SC9 وسلسلة SCB9 وSC10 وسلسلة SCB10 من المحولات من النوع الجاف المعزول الرقيق مع الحشو. بما أن الملفات مغلفة براتنج الإيبوكسي، فهي مقاومة للحرارة، مقاومة للحريق والانفجار. إنها خالية من الصيانة، وخالية من التلوث، وصغيرة الحجم، ويمكن تركيبها مباشرة في مركز التحميل. في الوقت نفسه، فإن التصميم العلمي والمعقول وعملية الصب تجعل المنتج أصغر في التفريغ الجزئي، ومنخفض الضوضاء، وقوي في تبديد الحرارة. يمكنها العمل بحمل مقدر بنسبة 140% لفترة طويلة في ظل ظروف تبريد الهواء القسري، وهي مجهزة بجهاز تحكم ذكي في درجة الحرارة لمنع الأخطاء. إنذار، إنذار لدرجة الحرارة الزائدة، رحلة درجة الحرارة الزائدة ووظائف البوابة السوداء، ومتصل بالكمبيوتر من خلال الواجهة التسلسلية RS485، والتي يمكن مراقبتها والتحكم فيها مركزيًا.

تطبيق المنتج
نظرًا لأن المحولات الجافة من النوع 200 كيلو فولت أمبير تتمتع بالخصائص المذكورة أعلاه، فإنها تستخدم على نطاق واسع في أنظمة نقل وتحويل الطاقة، مثل الفنادق والمطارات والمباني الشاهقة والمراكز التجارية والمناطق السكنية وغيرها من الأماكن المهمة، وكذلك مترو الأنفاق وصهر الطاقة. المصانع والسفن ومنصات الحفر في المحيطات وغيرها من البيئات مكان سيء.

جزء المنتج:
جوهر
يتكون القلب الحديدي من صفائح فولاذية سيليكون مدلفنة على البارد مستوردة عالية الجودة مع هيكل نهائي مشطوف بالكامل. يتم ربط الركائز الأساسية بشريط لاصق غير لحمي من الدرجة F. يتم تغليف سطح القلب الحديدي براتنج الإيبوكسي، مما يقلل من فقدان عدم التحميل، وتيار عدم التحميل، والضوضاء الأساسية. المشابك تعمل المعالجة السطحية الخاصة للمثبتات والمثبتات على تحسين جودة مظهر المنتج.

لف الجهد العالي
إن اللف عالي الجهد مصبوب بالفراغ مع راتنجات الإيبوكسي المملوءة، مما يقلل بشكل كبير من كمية التفريغ الجزئي ويحسن القوة الكهربائية للملف. تمتلئ الجدران الداخلية والخارجية للملف بألواح شبكية من الألياف الزجاجية، مما يعزز القوة الميكانيكية للملف ويحسن مقاومة المنتج للدوائر القصيرة المفاجئة. القدرة، لن يتشقق الملف أبدًا.
لف الجهد المنخفض
يعتمد الملف ذو الجهد المنخفض على هيكل من الرقائق، مما يحل مشكلة زاوية الحلزون المحوري عند اللف بالسلك ويجعل دوران الأمبير أكثر توازناً. في نفس الوقت، يستخدم الملف قناة هواء تبريد محورية لتعزيز قدرة تبديد الحرارة. يتم استخدام التقوية المسبقة لراتنجات الايبوكسي TD بين طبقات اللف. تشكيل التصلب المتكامل.

عملية التصنيع
يتم لف الملف على آلة لف عالية الدقة، واللف ذو الجهد المنخفض يعتمد هيكل لف الرقائق. عندما تكون سعة المحول كبيرة، توجد قناة تهوية. بعد اللف، يتم تجفيفه بالفراغ. يتم تشغيل عملية الصب والمعالجة بالكامل وفقًا لمتطلبات العملية. يجب مراقبة جميع العمليات بدقة وتعديلها حسب الاقتضاء. إن عملية التصنيع الدقيقة للصب تجعل الملف لا يحتوي على فقاعات أو ثقوب، بحيث يمكن للمحول المصنوع تحقيق نتائج تشغيل عالية الجودة.

نظام التحكم بدرجة الحرارة ونظام تبريد الهواء
يتم استخدام مروحة تبريد ذات تدفق متقاطع، والتي تتميز بخصائص الضوضاء المنخفضة، وضغط الرياح العالي، والمظهر الجميل، مما يعزز قدرة التحميل الزائد للمحول. يعتمد التحكم في درجة الحرارة على جهاز تحكم ذكي في درجة الحرارة، مما يحسن سلامة وموثوقية تشغيل المحول.

الضميمة الواقية ومخرج بسبار
يوفر الغلاف الواقي مزيدًا من الحماية الأمنية للمحول. تتضمن مستويات الحماية IP00، وIP23، وما إلى ذلك. تشتمل مواد الغلاف على ألواح فولاذية ملفوفة على البارد، وألواح فولاذية مقاومة للصدأ، وما إلى ذلك ليختارها المستخدمون. يمكن استخدام خطوط تفريغ قضبان التوصيل القياسية لمنافذ الجهد المنخفض، سواء كانت منافذ جانبية أو منافذ علوية، أو يقوم المستخدمون بتصميم طرق مخرج خاصة.

طريقة مخرج المحولات
يمكن تصنيع المنافذ التقليدية، وقضبان التوصيل المغلقة القياسية، والمنافذ الجانبية القياسية وفقًا لأشكال الواجهة المختلفة، ويمكن أيضًا تصميم طرق المنافذ الخاصة وفقًا لمتطلبات المستخدم.

معايير المنتج
جيجابايت/T10228-2008 جيجابايت109411-2007 JB/T10088-2004 جيجابايت4208-1993
اسم المنتج: محولات النوع الجاف بقدرة 200 كيلو فولت أمبير
الجهد العالي المقدر: 10 (11،10.5،6.6،6.3، 6) كيلو فولت
الجهد المنخفض المقدر: 0.4 كيلو فولت
مجموعة الاتصال: Dyn11 أو Yyn0
نطاق صنبور الجهد العالي: ±5% أو ±2×2.5%
مستوى العزل: LI75AC35
التردد: 50 هرتز
