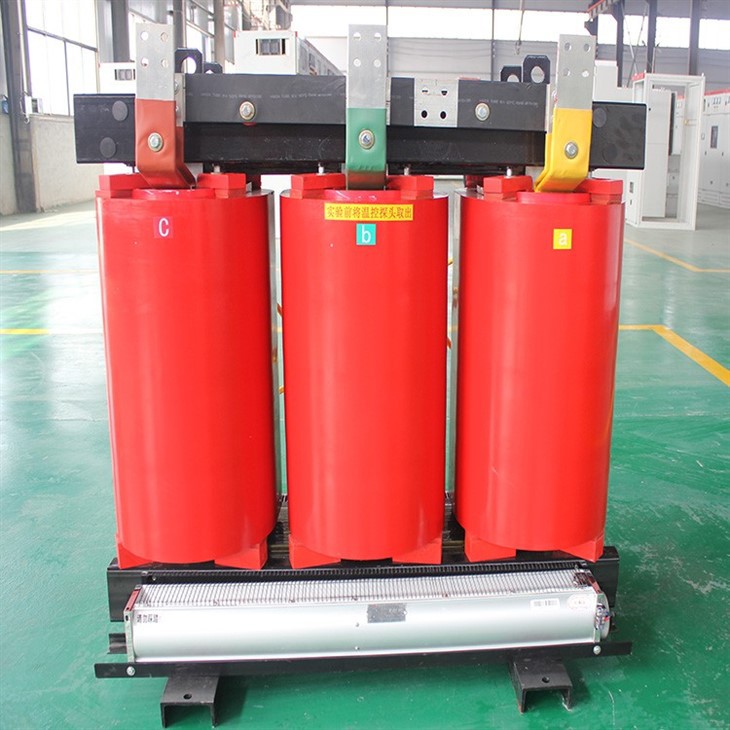

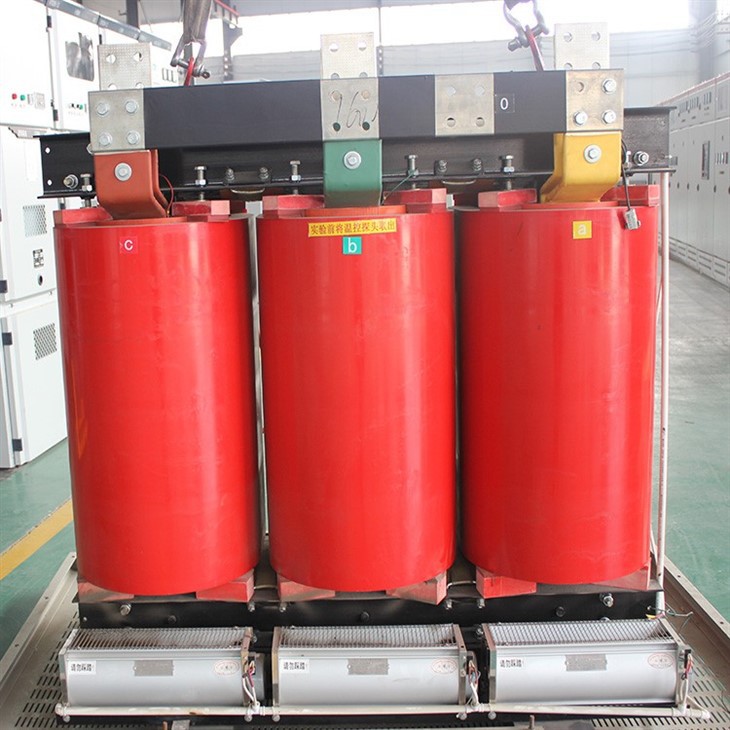

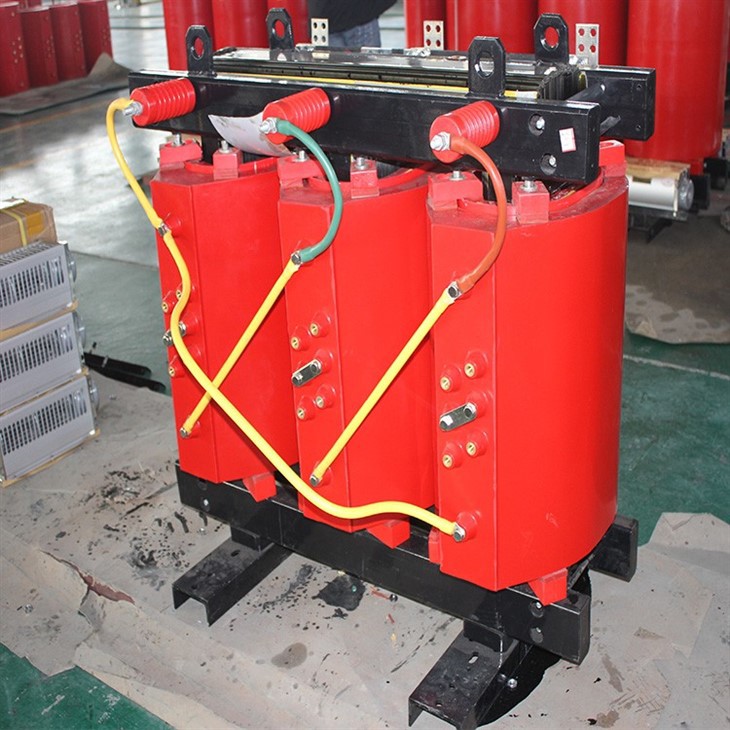

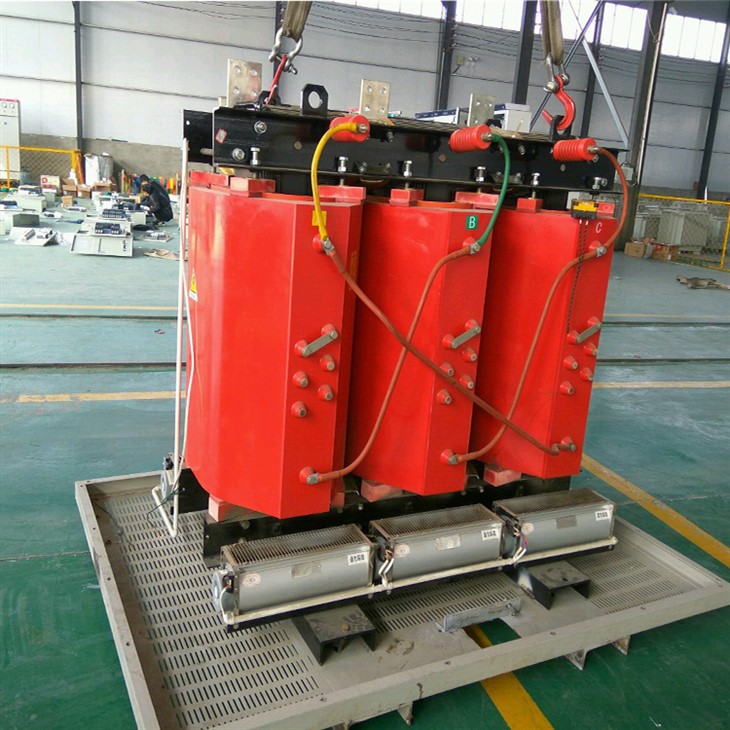

2.5 ميجا فولت أمبير محول توزيع النوع الجاف

2.5 ميجا فولت أمبير ورقة بيانات محول توزيع النوع الجاف:

تصنيف الطاقة: 2500 كيلو فولت أمبير

التردد: 50 هرتز

الجهد الأساسي: 11 كيلو فولت

الجهد الثانوي: 400 فولت

المرحلة: ثلاث مراحل

لف المواد: النحاس / الألومنيوم

المادة الأساسية: CRGO (الحبوب المدرفلة على البارد)

العزل: الفئة F أو H (حسب المتطلبات)

نوع التبريد: هواء طبيعي / هواء قسري / زيت قسري

مجموعة المتجهات: Y / Yd11

مقاومة الجهد: 6 بالمائة

الكفاءة: 98 بالمائة

ارتفاع درجة الحرارة: أقل من 85 درجة مئوية (حسب المعيار)

تصنيف IP: IP 00 / IP20 / IP23 (حسب المتطلبات)

الوزن تقريبا. 4000 كجم (قد يختلف حسب التصميم)

الأبعاد: (طول × عرض × ارتفاع) 3400 مم × 1650 مم × 2100 مم (قد تختلف بناءً على التصميم)

المعايير: IEC 60076 ، IS 2026 ، ANSI ، إلخ (حسب المتطلبات)

2.5 ميجا فولت أمبير ميزات محول توزيع النوع الجاف:

1. إنه آمن ، ومقاوم للحريق ، وخالي من التلوث ، ويمكن تشغيله مباشرة في مركز التحميل.

2. استخدام التكنولوجيا الألمانية. قوة ميكانيكية عالية ، مقاومة ماس كهربائى ، تفريغ جزئي صغير ، ثبات حراري جيد ، موثوقية عالية وعمر طويل.

3. خسارة منخفضة ، ضوضاء منخفضة ، تأثير ملحوظ في توفير الطاقة ، وخالية من الصيانة.

4. أداء تبديد حرارة جيد وقدرة زائدة قوية.

5. تتميز بمقاومة جيدة للرطوبة ومناسبة للعمل في البيئات القاسية الأخرى ذات الرطوبة العالية.

6. لديها نظام مراقبة وحماية درجة الحرارة الكامل. يمكن لنظام التحكم في درجة حرارة الإشارة الذكي أن يراقب ويعرض تلقائيًا درجات حرارة التشغيل الفردية للملفات ثلاثية الطور.

7. بالإضافة إلى ذلك ، هناك أجهزة الإنذار ، قواطع الدائرة الكهربائية ، وإعدادات الوظائف الأخرى.

8. صغيرة الحجم وخفيفة الوزن ومساحة أرضية أقل وتكلفة تركيب منخفضة. سمات:

2.5 ميجا فولت أمبير عملية إنتاج محول التوزيع الجاف

يتكون القلب الحديدي من صفيحة فولاذية من السليكون المدلفن على البارد عالية الجودة ، وهي عبارة عن هيكل مشترك مائل كامل متدرج بدرجة {{2} درجة. من أجل تحسين توزيع التدفق المغناطيسي عند التقاطع وتقليل طاقة الاهتزاز في قلب الحديد ، تم اعتماد عملية قطع شوكة زاوية الحديد المكونة من ثلاث قطع ثنائية الثقب وعملية قطع الحديد الرقائقي المكونة من خمس خطوات. يتم تقوية قلب الحديد بشكل متكامل ، ويتم إغلاق السطح براتنج عازل ، والذي يمكن أن يقلل بشكل فعال من خسارة عدم التحميل ، وتدفق عدم التحميل وضوضاء قلب الحديد.

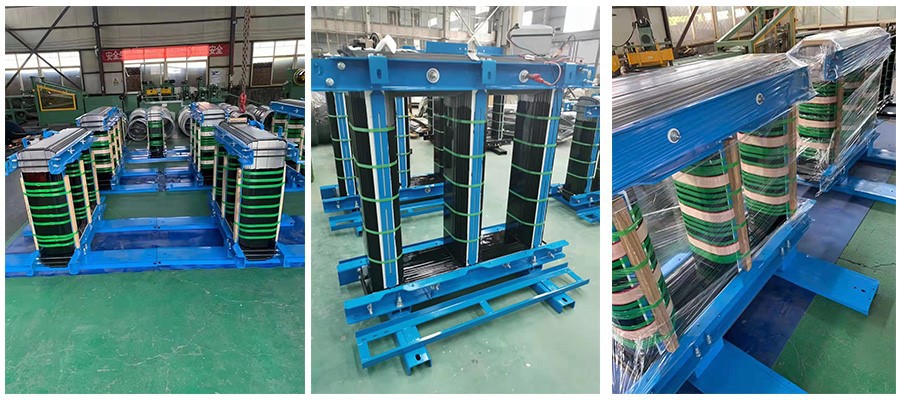

2.5 ميجا فولت أمبير محولات توزيع النوع الجاف ذات قلب الحديد

يتم لف ملفات الجهد العالي بأسلاك معزولة عالية الجودة من الفئة F ومواد عازلة دولية متقدمة ، والملفات ذات السعة الكبيرة مجهزة بممرات هواء تبريد في الاتجاه المحوري. يتمتع الهيكل بمقاومة الصدمات الحالية ، ومقاومة تغير درجة الحرارة ، ومقاومة الكراك ، وأداء ممتاز في تبديد الحرارة. باستخدام هيكل أسطوانة مجزأة متعدد الأقسام ، لديها مقاومة ضغط قوية ومستوى تفريغ جزئي منخفض. يتم تعبئة قوالب الملف بعد التجفيف بالفراغ.

تكتمل عملية الحقن والتصلب بالكامل بناءً على منحنى العملية المُنشأ مسبقًا ، ويضمن التحكم المتقدم في العملية عدم وجود ثقوب هوائية وثقوب في البكرة.

يعتمد ملف الجهد المنخفض على هيكل رقائق ، والذي يحل بشكل فعال مشكلة عدم توازن الأمبير لملف الملف عالي الجهد المنخفض الجهد. من ناحية أخرى ، لا يحتوي ملف الرقاقة على عدد لفات العمود وزاوية اللولب لعدد لفات العمود ، والتي تزيل بشكل فعال القوة المحورية للمحول أثناء ماس كهربائى ، ويمكن ضبط كثافة التيار في الملف إلى الاتجاه المحوري وفقًا لتوزيع الحمل لملف الجهد العالي لضمان تقليل القوة الشعاعية. يتم إغلاق نهاية الملف ومعالجته بالراتنج لمنع دخول الأجسام الغريبة المختلفة والرطوبة.

2.5 ميجا فولت أمبير استخدام محول توزيع النوع الجاف:

حالة العمل التي تفي بالمتطلبات التالية هي حالة عمل عادية:

1. الارتفاع

لا يمكن أن يتجاوز الارتفاع 1000 متر.

2. درجة الحرارة المحيطة

أعلى درجة حرارة زائد 40 درجة

ارتفاع متوسط ​​درجة الحرارة اليومية زائد 30 درجة

ارتفاع متوسط ​​درجة الحرارة السنوية زائد 20 درجة

درجة حرارة منخفضة -30 درجة (مناسبة للمحولات الخارجية)

درجة حرارة منخفضة -5 درجة (مناسبة للمحولات الداخلية)

3. العرض الموجي الجهد

يشبه شكل موجة جهد إمداد الطاقة موجة جيبية.

4. تناسق جهد إمداد الطاقة متعدد الأطوار

يجب أن يكون جهد التيار الكهربائي المتصل بالمحول متعدد الأطوار متماثلًا تقريبًا.
