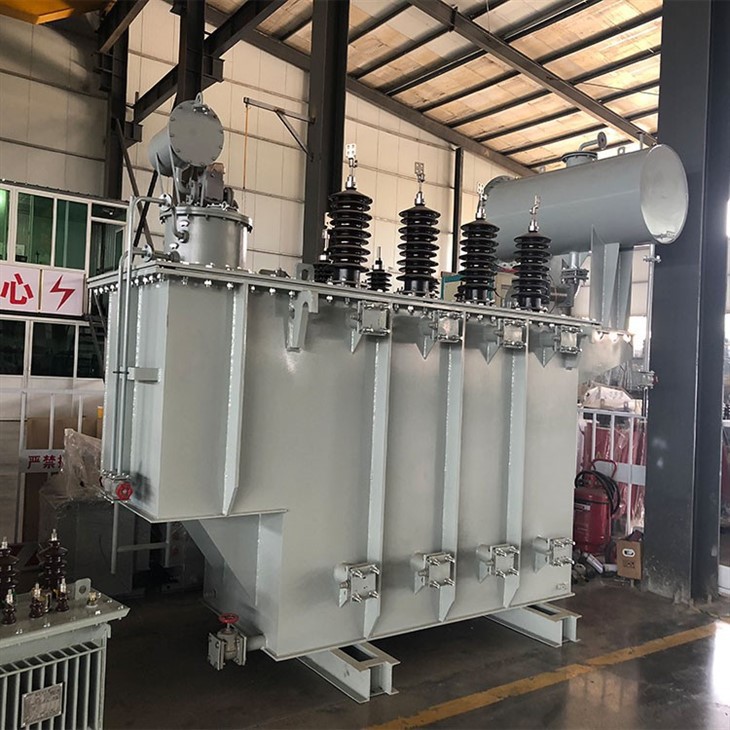

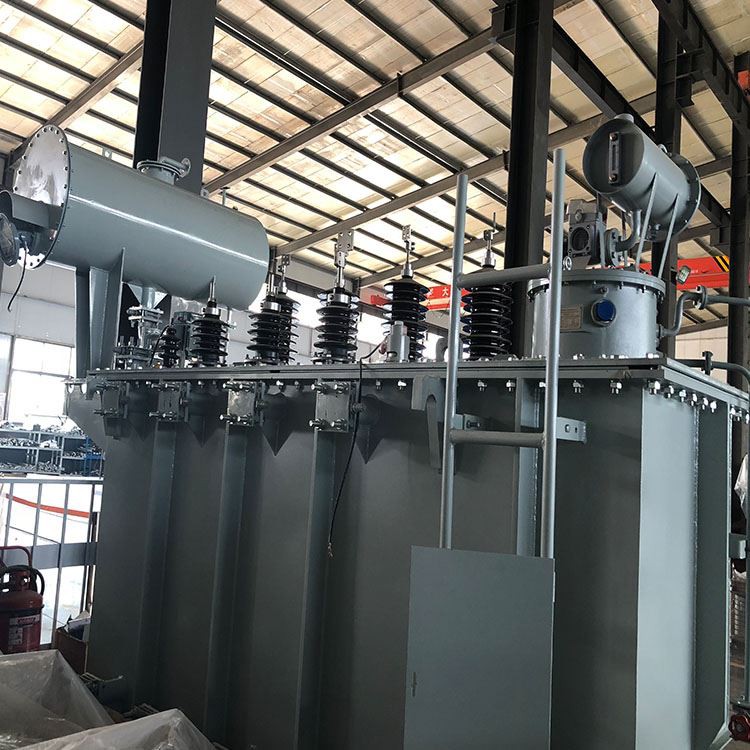

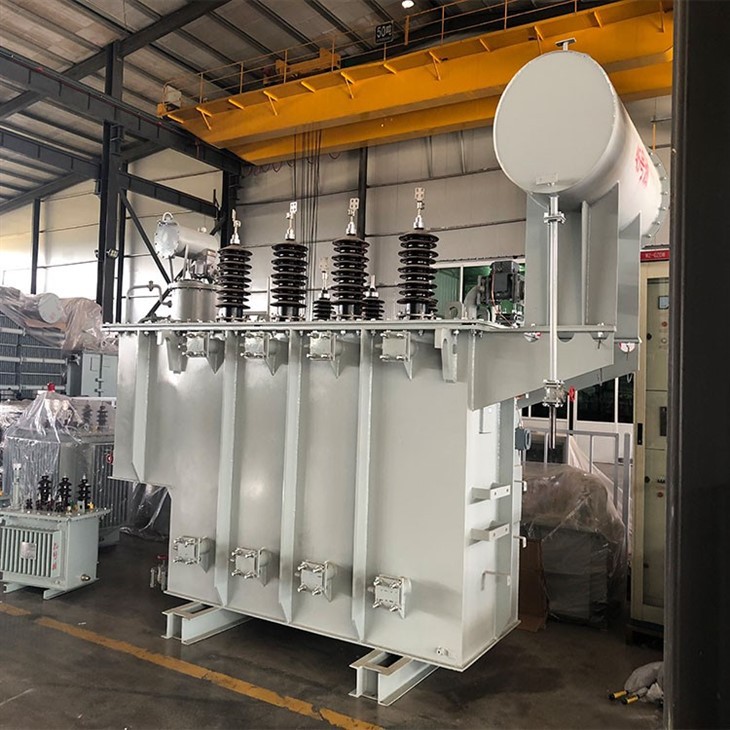

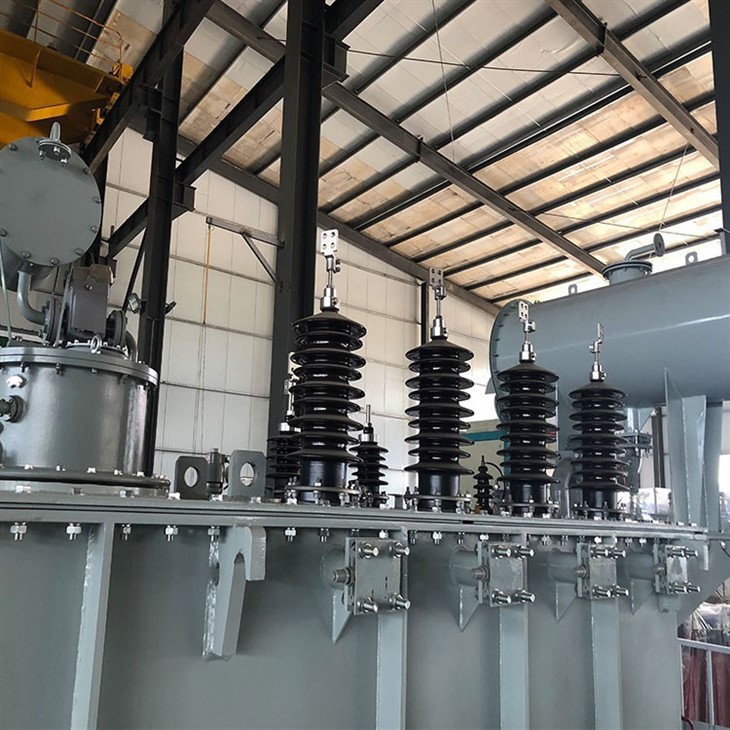

محول 8 ميجا فولت أمبير

مواصفات محولات الطاقة 8 ميجا فولت أمبير

الموديل: S11-8000/33-11

الحد الأقصى لقدرة التصنيف المستمر: 8MVA

التردد: 50 هرتز

عدد المراحل: 3phase

الجهد الأساسي المقدر: 33 كيلو فولت

الجهد الثانوي المقدر: 11 كيلو فولت

8 ميجا فولت أمبير سعة تيار المحول: 140.0A/420.0A

سعة تحميل المحول 8 ميجا فولت أمبير: 7000 كيلو وات

اتصالات متعرجة:

جانب الجهد العالي: دلتا

الجانب LV: نجمة

مجموعة المتجهات: Dyn11

نوع التبريد: ONAN

محول 8 ميجا فولت أمبير تيار الحمل الكامل: 336 أمبير

P0: 5240W

باك: 35000 واط

المملكة المتحدة: 8%

سعة زيت المحولات 8 ميجا فولت أمبير: 2046 كجم

وزن المحول 8 ميجا فولت أمبير: 10700 كجم

أبعاد المحول 8 ميجا فولت أمبير 2980*2230*2660 مم

التركيب والإكسسوارات

1 تتابع بوخهولز

2 مؤشر درجة حرارة اللف / مؤشر درجة حرارة الزيت

3- مقياس مستوى الزيت

4 المبرد

5 صمام تصفية صمام الصرف

في الموقع، يجب أن تخضع جميع المحولات (المحولات) للاختبارات التالية:

اختبار مقاومة العزل

اختبار النسبة والقطبية

اختبار العزل الكهربائي على النفط

التعليمات

1. لماذا نستخدم المحولات؟

تُستخدم المحولات في أنظمة الطاقة الكهربائية لزيادة أو تقليل جهد التيار الكهربائي المتردد (AC). ويتم ذلك لنقل الطاقة الكهربائية بكفاءة عبر مسافات طويلة، وتقليل فقدان الطاقة، والتأكد من أن جهد الإمداد مناسب للاستخدام المقصود. تستخدم المحولات أيضًا في الأجهزة الإلكترونية لتحويل مستويات الجهد وتوفير العزل الكهربائي بين الدوائر.

2. ما هو Dy11 في المحولات؟

Dy11 عبارة عن اتصال محول ثلاثي الطور حيث يتم توصيل الملف الأولي بين مرحلتين مع توصيل الملف الثانوي بين المرحلة الثالثة والمحايدة. يُستخدم هذا التكوين بشكل شائع في أنظمة الطاقة الأوروبية ويُعرف باسم اتصال المحولات "delta-wye" أو "DY".

3. ما هو BDV في المحولات؟

يرمز BDV إلى جهد الانهيار، وهو الحد الأدنى من الجهد المطلوب لتكسير المادة العازلة في المحول والتسبب في حدوث شرارة أو تفريغ. إنها معلمة مهمة لتحديد جودة وموثوقية نظام عزل المحولات.
