3 ميجا فولت أمبير 3000 كيلو فولت أمبير 11 كيلو فولت محول توزيع مبرد بالزيت

2-ضمان لمدة عام

مديرة المبيعات لدينا غريس تتمتع بخبرة 10-سنوات في مجال تصدير محولات التوزيع

سوف نساعدك على تقديم الحلول التقنية وحلول الشحن

تواصل مع غريس الآن!

3 مواصفات محولات MVA

تم تصميم محول التوزيع المبرد بالزيت بقدرة 3 ميجا فولت أمبير 11 كيلو فولت للتعامل مع كميات كبيرة من الطاقة الكهربائية، تصل إلى 3000 كيلو فولت أمبير، ويعمل بجهد 11000 فولت (11 كيلو فولت). يتم تبريد المحول بالزيت لمنع ارتفاع درجة حرارة الملف والقلب، مما قد يؤدي إلى الأعطال والفشل. يعمل الزيت أيضًا كعازل لمنع الانحناء بين اللفات.

تصنيف المحول: 3MVA

الجهد الأساسي: 11 كيلو فولت

الجهد الثانوي: 415 فولت

التصنيف الحالي: HV 157A / LV 4173A

التردد: 50 هرتز

ارتفاع درجة الحرارة: 55 درجة

اتصال متعرج: Dyn11

مغير الصنبور: مبدل الصنبور خارج الدائرة (OCTC)

مستوى العزل: 12/28/75 كيلو فولت

المعاوقة: 6%

الكفاءة: 98.15%

التبريد: أونان (زيت طبيعي، هواء طبيعي)

نوع التبريد: مبرد بالزيت

عدد المراحل: ثلاث مراحل

عدد اللفات: اثنان

نوع المحول: محول التوزيع

نوع العلبة: خارجي (مقاوم للطقس)

المعيار: اللجنة الكهروتقنية الدولية 60076

سعة الزيت: 1750 لتر

الوزن: 6772 كجم

الأبعاد (الطول × العرض × الارتفاع): 4100 مم × 2300 مم × 3150 مم

اللون: حسب متطلبات العميل

كم تكلفة محول 3mva؟

سعر محول التوزيع المبرد بالزيت 3 ميجا فولت أمبير 11 كيلو فولت: 2 دولار أمريكي،*618.00/SET

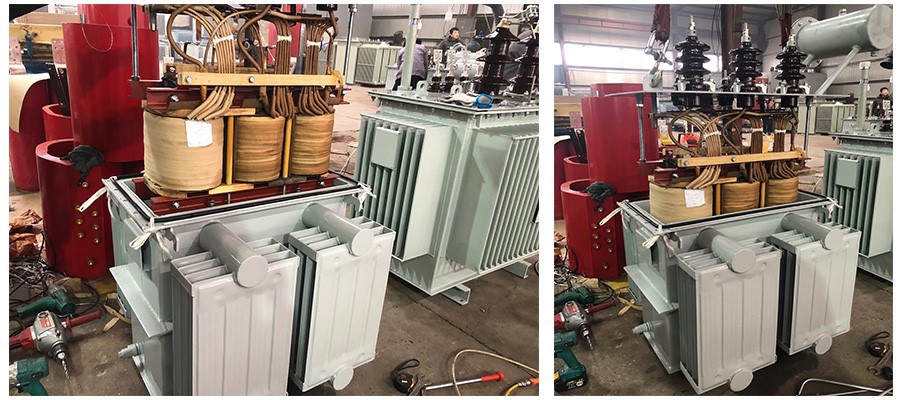

3 MVA 11kV خزان وغطاء محول توزيع مبرد بالزيت

اختبار محول التوزيع المبرد بالزيت 3 ميجا فولت أمبير 11 كيلو فولت:

يعد محول التوزيع المبرد بالزيت بقدرة 3 ميجا فولت أمبير 3000 كيلو فولت أمبير 11 كيلو فولت مكونًا حاسمًا في أنظمة توزيع الطاقة، ومن الضروري التأكد من أنه يلبي معايير الأداء المحددة. يتم إجراء العديد من عناصر الاختبار لتقييم وظيفة المحول وكفاءته.

1. اختبار مقاومة العزل: يحدد هذا الاختبار مقاومة نظام عزل المحول. يتضمن تطبيق الجهد على اللفات المختلفة للمحول وقياس تدفق التيار من خلاله لتحديد قيمة مقاومته.

2. اختبار المعاوقة: يقيس اختبار المعاوقة مقاومة المحول. يتضمن الإجراء حقن جهد معروف من أحد طرفي المحول وقياس الجهد على الطرف الآخر. يتم استخدام قيم المعاوقة التي تم الحصول عليها لحساب تيار الدائرة القصيرة للمحول.

3. اختبار فقدان الحمل وخسارة عدم التحميل: يقوم اختبار فقدان الحمل بتقييم خسائر المحول عند تطبيق كمية محددة من الحمل. يحدد اختبار خسارة عدم التحميل خسائر المحول عندما لا يكون تحت أي حمل. يتضمن كلا الاختبارين قياس طاقة الإدخال والإخراج للمحول.

4. اختبار نسبة المحولات: يتحقق اختبار نسبة المحولات من النسبة بين الملف الأولي والثانوي للمحول. يضمن هذا الاختبار أن المحول يمكنه توفير خرج الجهد الصحيح.

5. اختبار عامل قدرة العزل (اختبار تان دلتا): يحدد هذا الاختبار معامل القدرة لعزل المحول. فهو يقيس مستوى عيوب العزل، والذي يمكن أن يؤدي إلى التفريغ الجزئي وفشل النظام.

6. اختبار جهد انهيار الزيت: يتحقق اختبار جهد انهيار الزيت من قوة العزل الكهربائي لزيت المحولات. فهو يقيس الجهد المطلوب لإحداث شرارة في الزيت، مما يدل على جودة الزيت ومقاومته للعطل الكهربائي.
