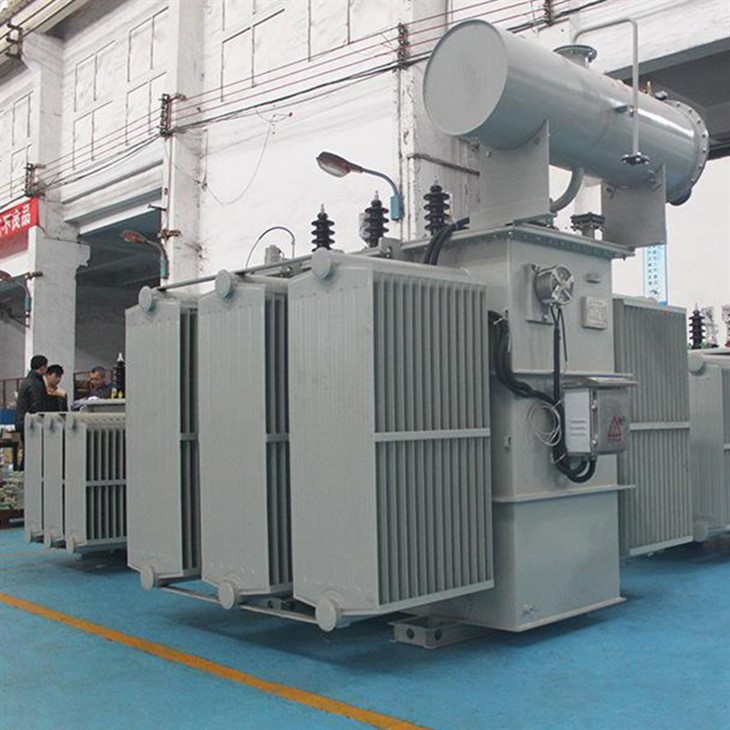

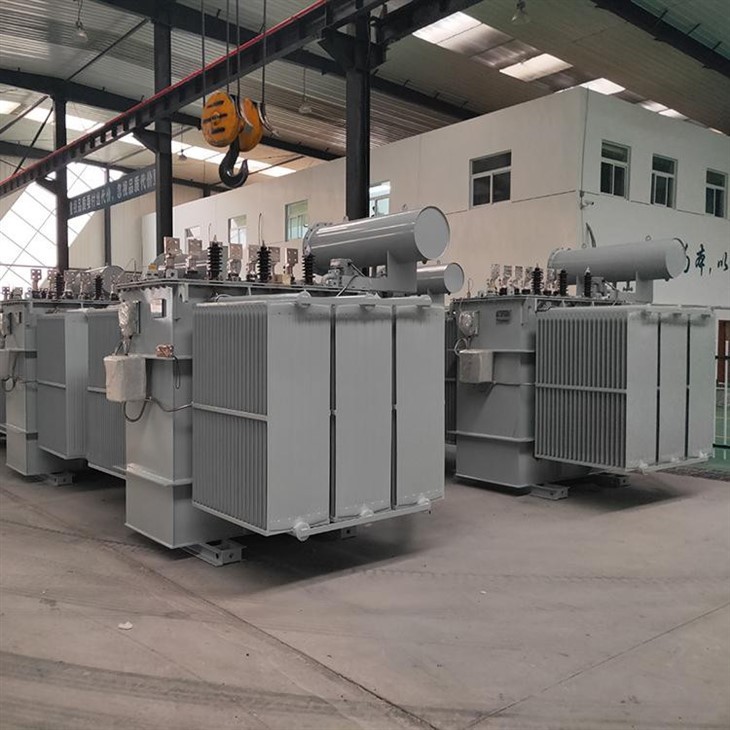

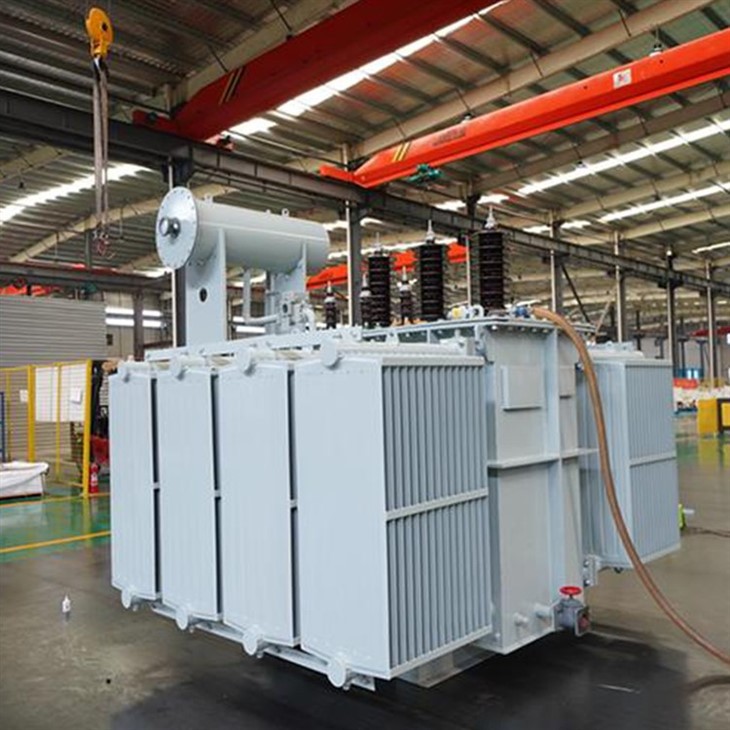

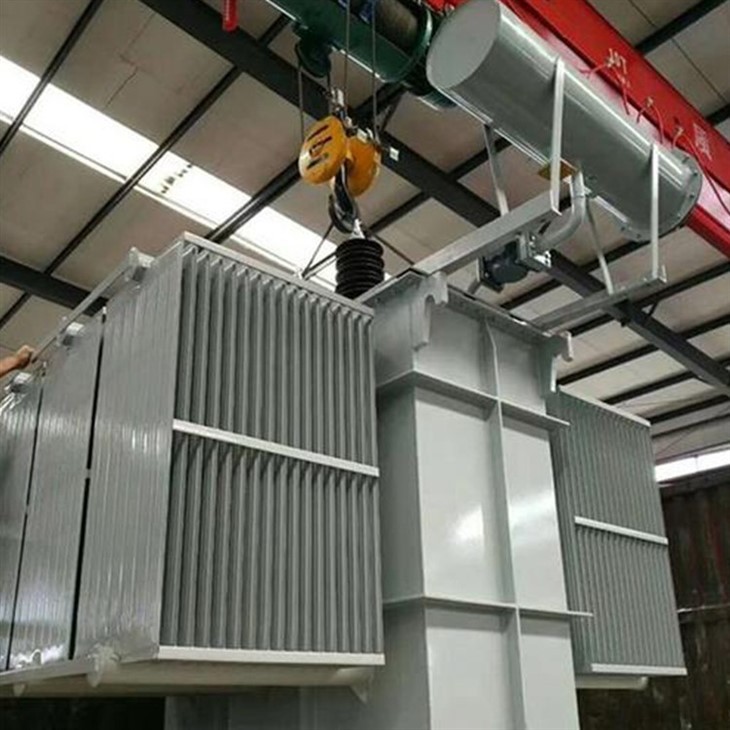

محول 5000 كيلو فولت أمبير
يحتوي المحول على جهد أولي 11000 فولت وجهد ثانوي 690 فولت، مع تكوين مجموعة ناقلات YD11. لديها ثلاث مراحل وتردد 50/60 هرتز. يتمتع المحول بمقاومة تبلغ 6 بالمائة وتشمل خيارات التبريد ONAN وONAF وODAF.
ميزات
مواصفات المحولات 5000 كيلو فولت أمبير
حدود | وصف |
تقييم القوة | 5000 كيلو فولت أمبير |
الجهد الأساسي | 11000 V |
الجهد الثانوي | 690 V |
مجموعة المتجهات | ي.د. 11 |
مرحلة | 3 |
تكرار | 50/60 هرتز |
معاوقة | 6 بالمائة |
تبريد | أونان/أوناف/أوداف |
ارتفاع درجة الحرارة | 65 درجة/55 درجة |
درجة العزل | 75 كيلو فولت (بيل) |
يكتب | النفط مغمورة |
اضغط على تغيير | خارج الدائرة |
حماية | آي بي 23 |
كفاءة | 99 بالمائة |
وزن المحول 5000 كيلو فولت أمبير | 16000 كجم |
أبعاد المحولات 5000 كيلو فولت أمبير | 3750 × 2050 × 2450 ملم |
محول 5000 كيلو فولت أمبير هو محول طاقة قوي وموثوق مصمم للتطبيقات الصناعية الثقيلة. مع معدل طاقة يبلغ 5000 كيلو فولت أمبير، فهو قادر على التعامل مع الأحمال الكبيرة ومثالي للاستخدام في المحطات الفرعية ومحطات الطاقة والإعدادات الصناعية.
يحتوي المحول على جهد أولي 11000 فولت وجهد ثانوي 690 فولت، مع تكوين مجموعة ناقلات YD11. لديها ثلاث مراحل وتردد 50/60 هرتز. يتمتع المحول بمقاومة تبلغ 6 بالمائة وتشمل خيارات التبريد ONAN وONAF وODAF.
ارتفاع درجة حرارة المحول هو 65 درجة /55 درجة، وله مستوى عزل 75 كيلو فولت (BIL)، مما يجعله مقاومًا للغاية لارتفاع الجهد. المحول من النوع المغمور بالزيت، ومغير الصنبور خارج الدائرة. تصنيف الحماية الخاص به هو IP23، مما يجعله مناسبًا للاستخدام في البيئات الخارجية.
المحول ذو كفاءة عالية، حيث تصل كفاءته إلى 99 بالمائة. يزن 16000 كجم وأبعاده 3750 × 2050 × 2450 ملم. بفضل تصنيف الطاقة العالي والموثوقية والمتانة، يعد المحول بقدرة 5000 كيلو فولت أمبير الحل الأمثل للتطبيقات الصناعية الثقيلة.
مقدمة عن منتج المحولات المغمورة بالزيت:
يجب أن تكون المحولات المغمورة بالزيت بقدرة 1000 كيلو فولت أمبير وما فوق مجهزة بمقاييس حرارة خارجية ويمكن توصيلها بالإشارات البعيدة. يجب أن تكون المحولات المغمورة بالزيت 800 كيلو فولت أمبير وما فوق مجهزة بمرحلات غاز وأجهزة حماية الضغط، كما يمكن تركيب محولات مغمورة بالزيت أقل من 800 كيلو فولت أمبير وفقًا لمتطلبات الاستخدام، بالتشاور مع الشركة المصنعة. يجب أن تكون المحولات الجافة مجهزة بأجهزة قياس درجة الحرارة وفقا لمتطلبات الشركة المصنعة، وبشكل عام تركيب المحولات بقدرة 630 كيلو فولت أمبير وما فوق. محولات توزيع مغمورة بالزيت محكمة الغلق بالكامل بفئة جهد 35 كيلو فولت وأقل وسعة 31500 كيلو فولت أمبير وأقل بما في ذلك المحول المغمور بالزيت، المحول المغمور بالزيت S11، محول الطاقة المغمور بالزيت S13، S9، S11، S13، D11، SZ11 و SCB10 و SCB11 و SCRBH15 و SH 15- M و KS11 و KBSG وغيرها من منتجات المحولات المتسلسلة. يعتمد المحول المغمور بالزيت المحكم الغلق على النوع المملوء بالكامل بالزيت، ويقوم خزان الزيت ذو القشرة المموجة بتكييف مرونته مع تمدد الزيت ليصبح خزان زيت مغلق. لقد تم استخدام هذا النوع من المنتجات على نطاق واسع في بناء شبكات الطاقة الحضرية والريفية والمشاريع الرئيسية.
ميزات هيكل المحولات المغمورة بالزيت:
1 اختيار قلب المحول من صفائح فولاذ السيليكون الموجهة المدرفلة على البارد عالية الجودة، واستخدام عملية القطع العرضي التلقائي وتطبيق عملية تصنيع المفاصل المتدرجة (Step-Lap)، وتحسين توزيع كثافة التدفق المغناطيسي داخل القلب، وتقليل اهتزاز الطاقة الديناميكية الأساسية، يقلل بشكل فعال من الضوضاء، ويقلل من الخسارة.
2. اختيار الملف من الأسلاك المطلية بالمينا عالية القوة (أو الأسلاك المغطاة بالورق) ، هيكل نوع الأسطوانة (أو الكعكة) ، توزيع دورات الأمبير ، هيكل العزل المعقول ، مع مقاومة قوية لدائرة القصر.
3. يتم تثبيت جسم المحول المغمور بالزيت بهيكل مانع للتسرب، وجزء التثبيت مجهز بجوز مانع للتسرب ذاتي القفل، ولا يتم اعتماد أي تعليق.
يمكن أن يضمن الهيكل الأساسي أنه ليس فضفاضًا عند الجري بعد النقل لمسافات طويلة.
4. تحل اللوحة المموجة لخزان الزيت المموج محل خزان الزيت، ويمكن أن تتوسع اللوحة المموجة وتنكمش مع تغير حجم زيت المحولات.
جعل المحول معزولاً عن الغلاف الجوي، ومنع وإبطاء تدهور الزيت والرطوبة العازلة، وتعزيز موثوقية التشغيل، والتشغيل العادي بدون صيانة.
5. مجهزة بمقياس حرارة إشارة "القياس عن بعد" وصمام تحرير الضغط ، مما يعزز موثوقية تشغيل المحولات
