KYN28A 12kv Switchgear قيد الإنتاج

KYN28A مجموعة المفاتيح الكهربائية 12kv قيد الإنتاج.

إن مجموعة المفاتيح الكهربائية الشائعة ذات الجهد العالي 10 كيلو فولت في الصين هي KYN28A -12 ، وقد تم تمييز حرفها النموذجي بمعناه.

K: يشير إلى هيكل لوحة المفاتيح.

Y: يعني أنه يمكن إزالة قاطع الدائرة وسحبها.

N: استخدام داخلي أو داخلي.

28 أ: يشير إلى رقم التصميم ، وهو مناسب للتمييز والتذكر.

12 (24): هذا يعني أنه لا يمكن استخدام هذه المجموعة إلا في مستوى الجهد 12 (10) كيلو فولت أو 24 (20) كيلو فولت.

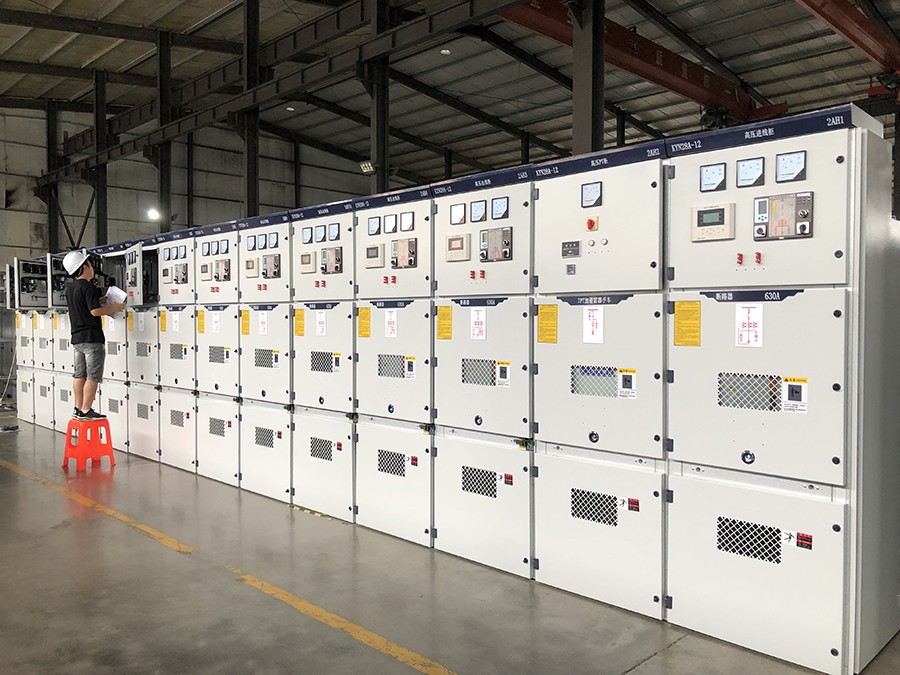

دعنا نفهم أولاً اسمها الكامل: مجموعة المفاتيح الكهربائية الداخلية المدرعة بالتيار المتردد والمثبتة في المنتصف ، والتي يشار إليها باسم المفاتيح الكهربائية 10 كيلو فولت أو الخزانة عالية الجهد 10 كيلو فولت من قبل المطلعين على الصناعة. المظهر كالتالي:

KYN28A مجموعة المفاتيح الكهربائية المركزية المدرعة المعدنية الداخلية KYN28A مناسبة لنظام طاقة التيار المتردد ثلاثي الأطوار بجهد مقنن 12KV ، 24KV وتردد مقنن 50 (60) Hz. لتلقي وتوزيع الطاقة الكهربائية والتحكم والحماية ومراقبة الدائرة.

KYN28A -12 12 kv هيكل المفاتيح الكهربائية ذات الجهد العالي

تتكون مجموعة المفاتيح الكهربائية عالية الجهد من جزأين: هيكل الخزانة والجزء الأوسط القابل للسحب (أي عربة اليد). تم تقسيم الخزانة إلى أربع حجرات منفصلة ، وتم تصنيف الحاوية على IP4X ، وتم تصنيف كل حجرة وحجرة قاطع الدائرة IP2X عند فتح الباب. يمكن تثبيت مجموعة المفاتيح هذه وتصحيحها وصيانتها من الأمام ، بحيث يمكن ترتيبها من الخلف إلى الخلف وتثبيتها على الحائط.

بقدر ما يتعلق الأمر بالمفاتيح الكهربائية ، فإن الخزانة الواردة أو الصادرة هي الحل الأساسي للخزانة. بالإضافة إلى ذلك ، هناك حلول أخرى لتركيب مفاتيح الحمل الثابت ، وعربات اليد التي تعمل بالفراغ ، وعربات العزل اليدوية. هيكل خزانة التبديل: قسم الغلاف ، غرفة قاطع الدائرة ، عربة اليد لقاطع الدائرة ، غرفة بسبار ، غرفة أداة الترحيل ، جهاز التعشيق لمنع التشغيل الخاطئ ، جهاز تخفيف الضغط ، إلخ.
