الجافة المصبوب الراتنج محولات قذيفة التصنيف
يحمي السطح الخارجي جسم محولات الراتنج المصبوب الجاف من تأثير الأجسام الغريبة ويمنع الحث البشري. درجة الحماية هي IP 00 ، IP 20 ، IP 23. IP 00 هو محول من النوع الجاف بدون حاوية. IP 20 عبارة عن محولات راتنج مصبوبة جافة مع حاوية ، والتي يمكن أن تمنع تسلل الأجسام الغريبة الصلبة التي تزيد عن 12 مم. بالإضافة إلى وظائف غلاف IP 20 ، يمكن أن يمنع غلاف IP 23 تدفق قطرات الماء في الاتجاه الرأسي وبزاوية 60 درجة.
تستخدم العبوة الخارجية لمحولات الراتنج المصبوب الجاف بشكل أساسي لحماية سلامة موقع المحولات. عندما تدخل الحيوانات الصغيرة أو الأجسام الغريبة الأخرى إلى محول النوع الجاف ، يرجى عدم التسبب في حادث تشغيل. يمكن أن تحمي السلامة الشخصية بشكل فعال وتلعب دورا معينا في التدريع الكهرومغناطيسي.

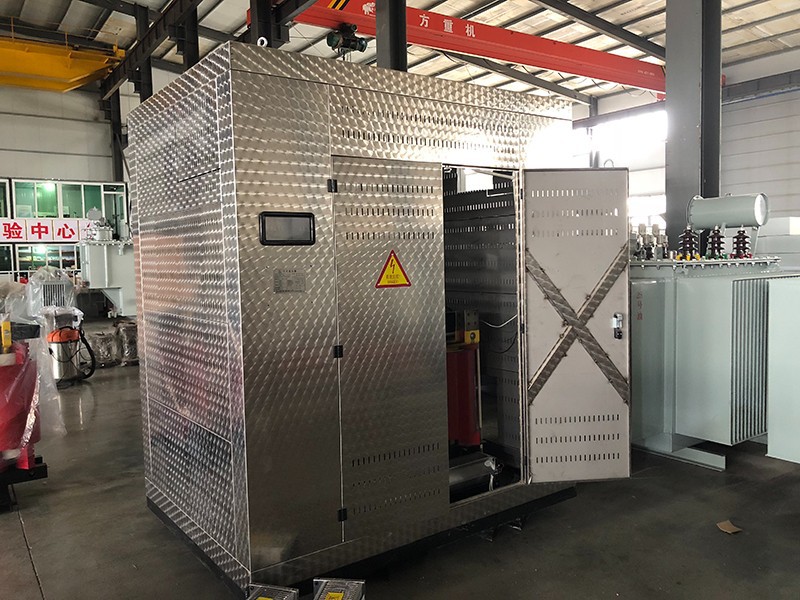

تنقسم محولات الراتنج المصبوب الجاف إلى ثلاثة أنواع وفقا لمواد البناء. قذيفة سبائك الألومنيوم الأرض الجافة نوع المحولات ، قذيفة من الفولاذ المقاوم للصدأ محول نوع جاف ، وقذيفة من لوحة الصلب رش المحولات.
تنقسم قشرة محولات الراتنج المصبوب الجاف إلى قشرة المحول الداخلي وقذيفة المحول الخارجي وفقا لأماكن الاستخدام المختلفة.
ينقسم مستوى الحماية الخارجية للمحولات من النوع الجاف إلى IP 20 و IP 21 و IP 23 و IP 30 و IP 31 و IP 33 وغيرها من المعايير.
شرح رموز التصنيف لفئة حماية الأصداف المشوهة
يمنع IP 20 تسلل الأجسام الغريبة الكروية التي يبلغ قطرها 12.5 مم أو أكثر ويوفر حاجزا آمنا لوحدة الشحن.
يتمتع IP 21 بأداء IP 20 وهو قادر على منع تسلل قطرات الماء العمودية.
يتمتع IP 23 بأداء IP 20 مع منع الماء من دخول الخطوط الرأسية وزوايا 60 درجة.
يحمي IP 30 من تسلل الأجسام الغريبة الكروية التي يزيد قطرها عن 2.5 مم.
يتمتع IP 31 بأداء IP 30 وهو مقاوم لتسلل قطرات الماء العمودية.
IP 33 لديه أداء IP 30. في الوقت نفسه ، يمكن منع الماء من دخول الخط الرأسي ونطاق زاوية 60 درجة.
يمنع IP 40 تسلل الأجسام الخطية التي يبلغ قطرها 1 مم أو أكثر ، وله تأثير مقاوم للغبار.
