ثلاثة أبعاد الجرح الحديد الأساسية محول توزيع الطاقة

Sep 16, 2022

1. مقدمة المنتج:

جسم محول توزيع الطاقة الأساسي ثلاثي الأبعاد من سلسلة S13 له شكل ثلاثي الأبعاد ككل. توجد براغي سحب حول وفي المركز. يتكامل مع عازل نير الحديد العلوي والسفلي وكتل الخشب الرقائقي. ملفات الجهد العالي والمنخفض مستديرة وملفوفة بشكل مركز ، والتي يمكن أن تقاوم بشكل فعال الإجهاد الميكانيكي المحوري والشعاعي أثناء مقاومة ماس كهربائى مفاجئة وقوية.

قلب الحديد مصنوع من صفائح فولاذية من السليكون المدلفن على البارد ، والتي تتمتع باستقرار جيد ، وضوضاء منخفضة ، وخسارة منخفضة في عدم التحميل. الملف مصنوع من سلك مغناطيسي عالي الجودة ولديه خسارة تحميل منخفضة.

تقوم المحولات الأساسية للحديد الملفوف ثلاثية الأبعاد حاليًا بتنفيذ المعايير: "المعايير الفنية والمتطلبات لمحولات التوزيع ثلاثية الأبعاد المغمورة بالزيت ذات القلب الجرحى" و "حدود كفاءة الطاقة لمحول التوزيع ثلاثي الأطوار ودرجات كفاءة الطاقة".

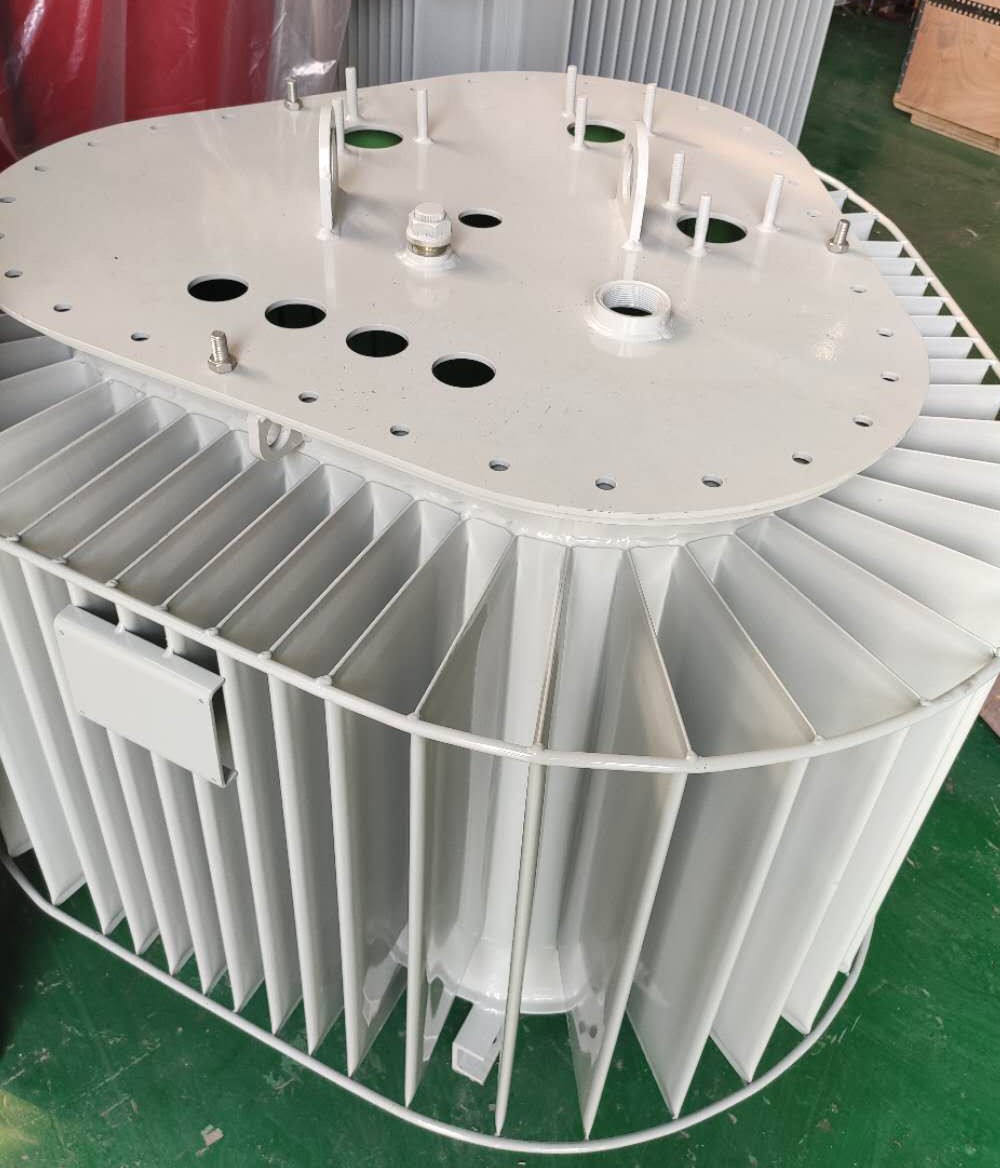

Three Dimensional Wound Iron Core Power Distribution Transformer 4

2. ميزات المنتج:

خسارة منخفضة: وفقًا لـ GB / T الدولي الحالي 6451-1999 "المعلمات الفنية ومتطلبات محولات الطاقة ثلاثية الطور المغمورة بالزيت" ، تبلغ السعة 30-1600 كيلو فولت أمبير ، فقدان عدم التحميل لـ S { {5}} يتم تقليل سلسلة M.RL بنسبة 50 بالمائة في المتوسط ، ويتم تقليل فقد الحمل بنسبة 30 بالمائة في المتوسط ؛

تيار عدم تحميل منخفض: نظرًا للمادة الممتازة لجوهر الجرح وخصائص معالجة اللف ، يتم تقليل تيار عدم التحميل بشكل كبير. وفقًا لمعيار الضوضاء JB / T 10088-1999 ، يتم تقليل ضوضاء سلسلة S 13- M.RL بنحو 7-9 ديسيبل.

مقاومة قوية للدائرة القصيرة: جسم المحول على شكل منشور ثلاثي الأبعاد ككل ، مع مسامير سحب في كل مكان وفي الوسط ، والتي تتكامل مع عازل نير الحديد العلوي والسفلي وكتل الخشب الرقائقي ، والتي يمكن أن تقاوم بشكل فعال الإجهاد الميكانيكي المحوري والشعاعي.

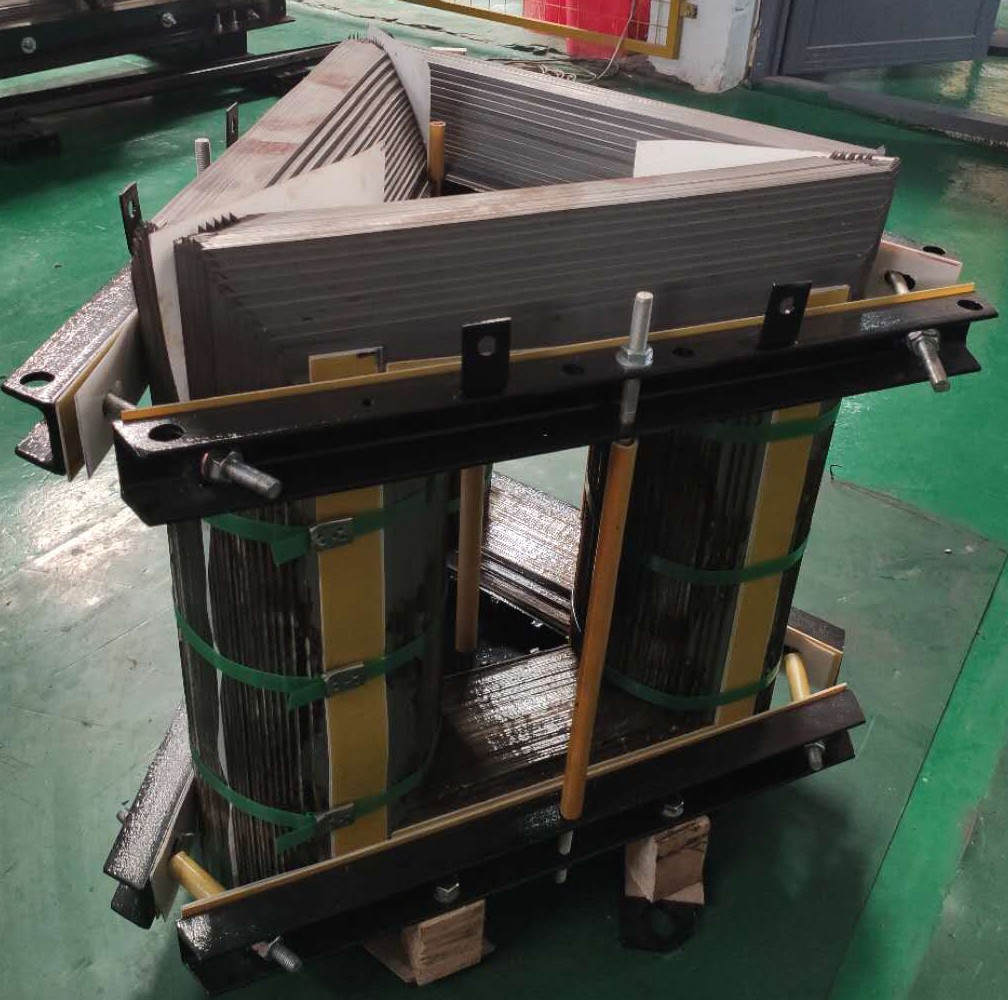

Three Dimensional Wound Iron Core Power Distribution Transformer 3

نموذج	الطاقة المقدرة (kVA)	لا خسارة الحمل (W)	على خسارة الحمل (W)	لا تحميل الحالي	معاوقة الجهد االكهربى
13- M.RL -30 / 10	30	80	600/630	0.34	4
13- M.RL -50 / 10	50	100	870/910	0.28	4
13- M.RL -63 / 10	63	110	1040/1090	0.26	4
13- M.RL -80 / 10	80	130	1250/1310	0.25	4
13-- M.RL -100 / 10	100	150	1500/1580	0.24	4
13-- M.RL -125 / 10	125	170	1800/1890	0.23	4
13-- M.RL -160 / 10	160	200	2200/2310	0.21	4
13-- M.RL -200 / 10	200	240	2600/2730	0.2	4
13-- M.RL -250 / 10	250	290	3050/3200	0.19	4
13-- M.RL -315 / 10	315	340	3650/3830	0.18	4
13-- M.RL -400 / 10	400	410	4300/4520	0.17	4
13-- M.RL -500 / 10	500	480	5150/5410	0.15	4
13-- M.RL -630 / 10	630	570	6200	0.14	4.5
13-- M.RL -800 / 10	800	700	7500	0.13	4.5
13-- M.RL -1000 / 10	1000	830	10300	0.12	4.5
13-- M.RL -1250 / 10	1250	970	12000	0.11	4.5
13-- M.RL -1600 / 10	1600	1200	14500	0.1	4.5
